Le Fairchild 22 model C7 est un avion de tourisme américain, à deux places à cockpit ouvert et aile parasol. Il a effectué son premier vol en 1931. Le modèle C7 était motorisé par un 4 cylindres en ligne inversé de 75 ch. Il y a eu d’autres modèles avec des moteurs plus puissants, en ligne ou en étoile.

Cette semi-maquette est à l’échelle 1/5 et construite à partir d’un plan RC Pilot.
C’est une construction traditionnelle. La propulsion est électrique.
Caractéristiques :

• Envergure : 2 m
• Longueur : 1,34 m
• Motorisation : Cyclon Plug & Fly 51 (contrôleur intégré), Lipo 5S 5000mAh, hélice 13x7.
• Poids : env. 3,4 Kg

Les nervures ont été redessinées en CAO et découpées à la fraiseuse CNC.
Le fuselage est un treillis de balsa.
Les bords d’attaque de l’aile, du stabilisateur et de la dérive sont en lamellé-collé.
L’ensemble est entoilé à l’oracover bleu dessus, blanc dessous. La partie avant du fuselage est peinte à la peinture polyuréthane gris métal (celle de mon Gamma 2D… il faut bien rentabiliser le pot !).
La décoration s’inspire d’un modèle grandeur mais les couleurs et l’immatriculation sont fantaisistes.
Quelques finitions sont encore nécessaires (échappements, tableaux de bord, habits du pilote…).
Le plus long dans ce type de construction est la réalisation de la cabane et des haubans.

Quelques photos de la construction et du premier vol (le 13/03/10, merci à Arnaud).

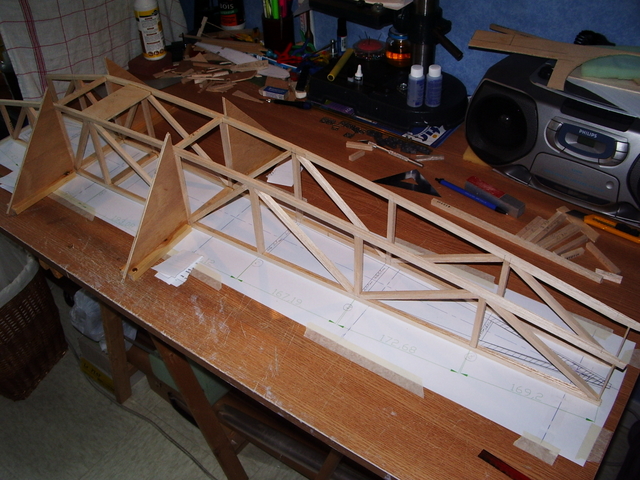

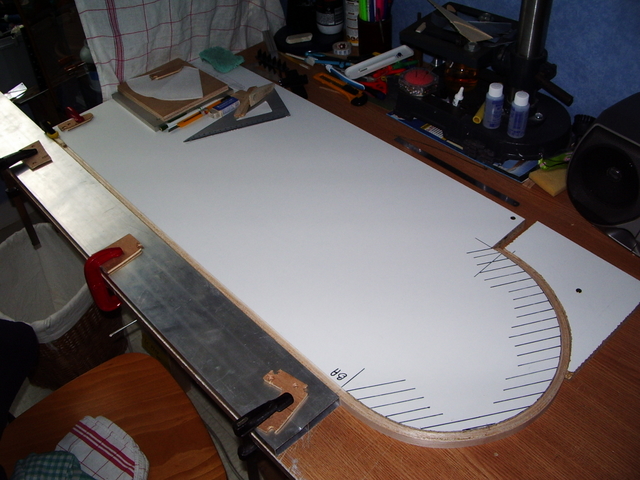

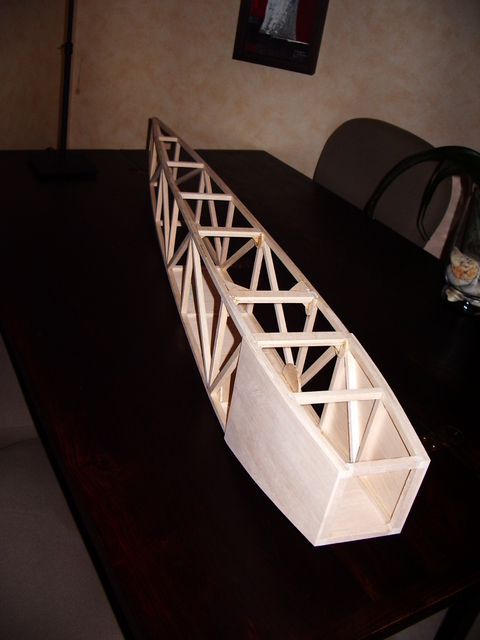

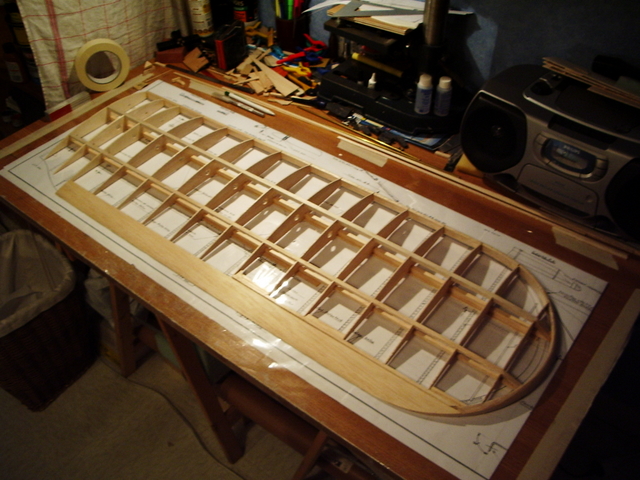

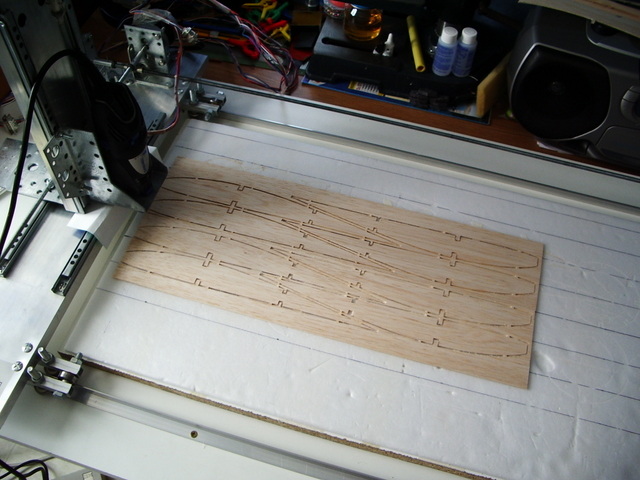

Découpe des nervures à la CNC	BA en lamellé collé	Construction aile	Construction fuselage

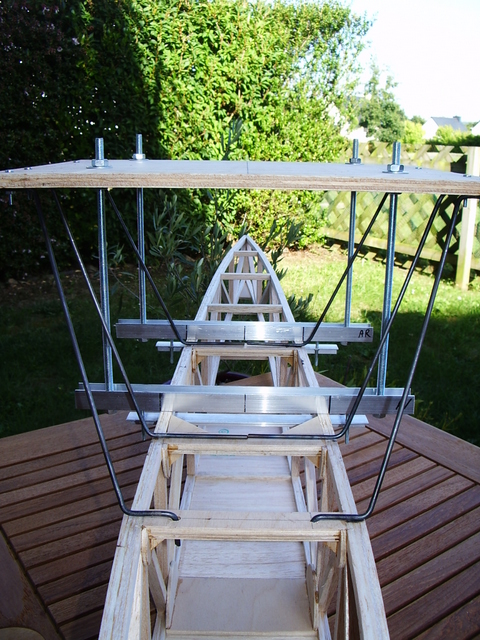

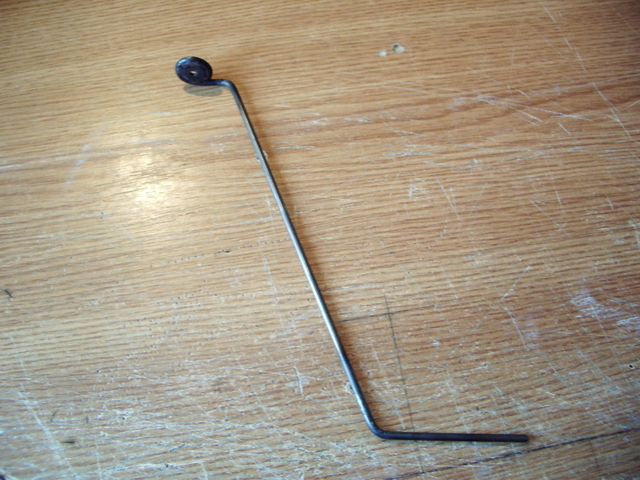

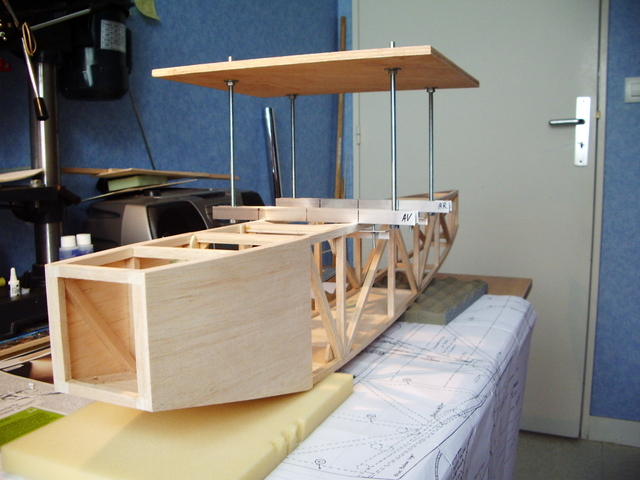

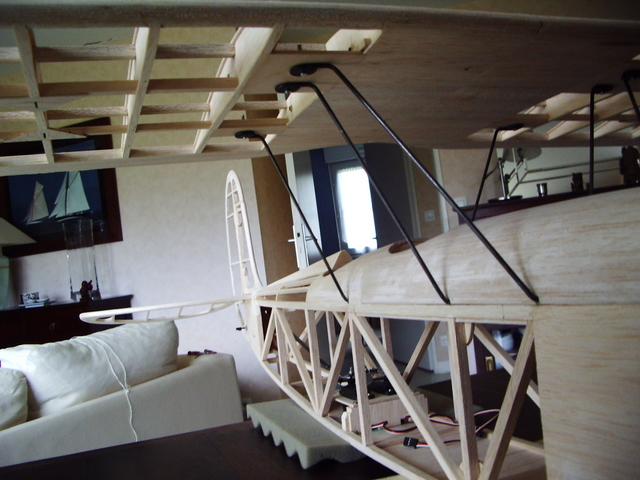

	Gabarit pour réalisation cabane	mise en forme CAP 3mm

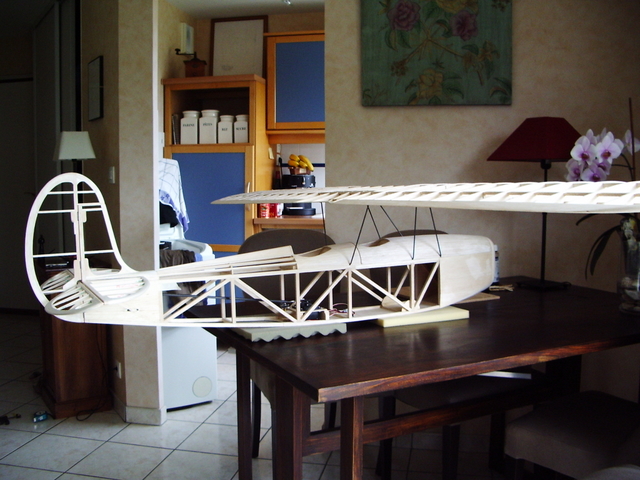

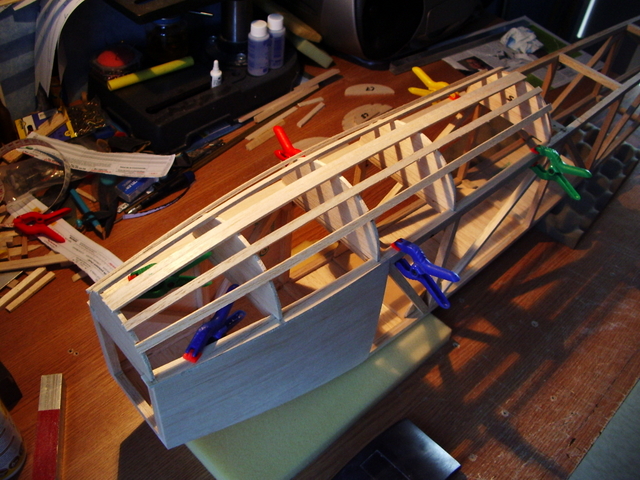

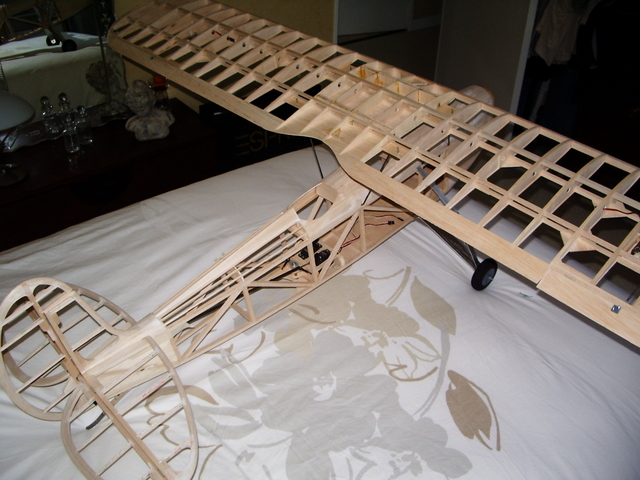

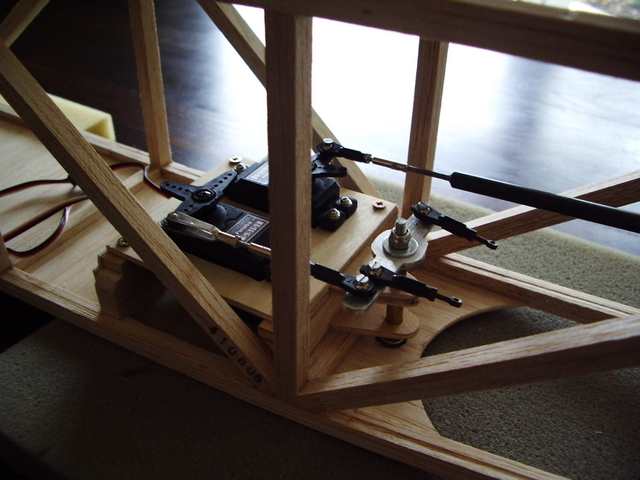

capot sup. amovible	Vue cmd dérive	ça prend forme !

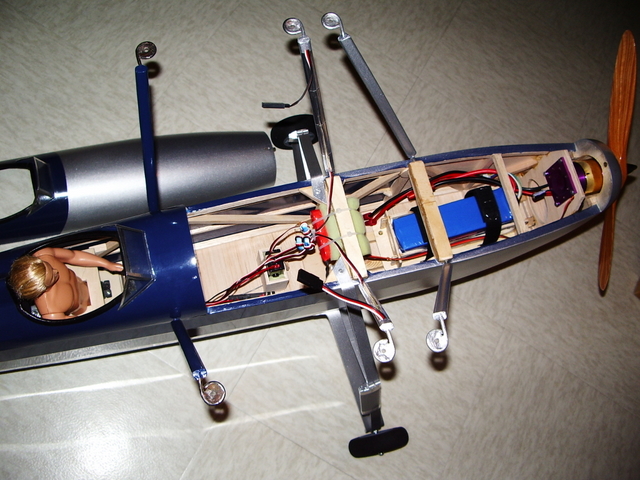

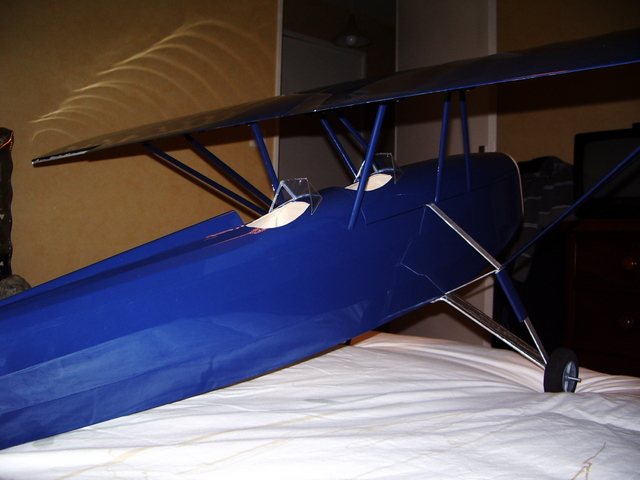

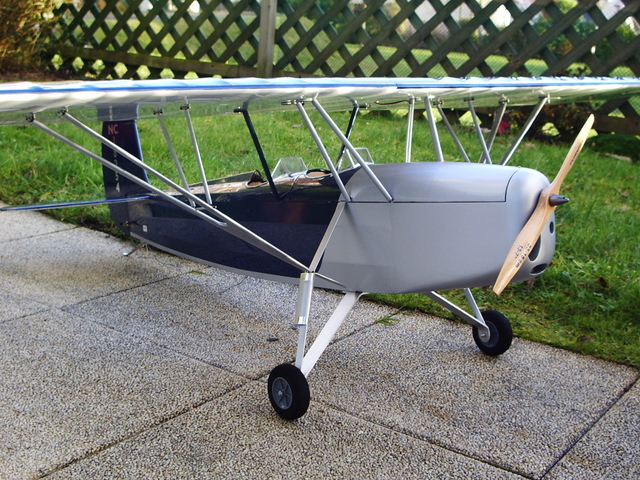

	Entoilage	Le modèle peint	Une vue à l'intérieur

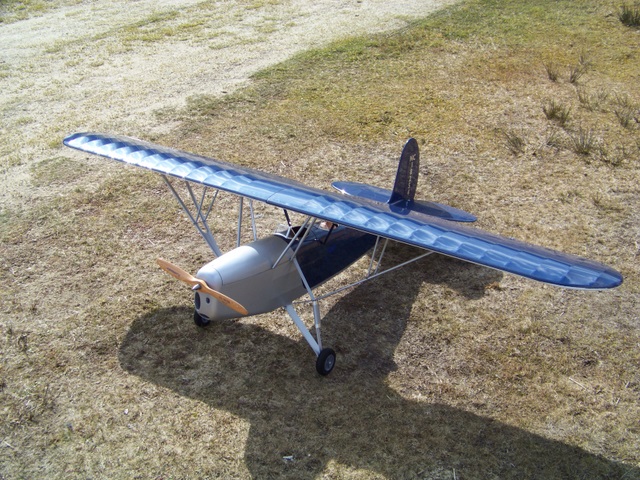

Au sol



En vol
