Pilatus PC-6 Electrique
Afin de mettre en oeuvre les planeurs, nous avons déjà au club le remorqueur de notre excellent secrétaire (
http://www.brestaeromodelisme.com/wakka.php?wiki=TractausorE). Afin de n’être pas tributaire d’un seul modèle, je me suis lancé dans la construction d’une deuxième machine de ce genre. En revanche, étant de plus en plus réfractaire aux moteurs thermiques, j’ai donc décidé d'équiper ce modèle d'une propulsion électrique. En quête de machines légères et capable d’emmener des planeurs de 10kg, le choix n’est pas très large car je souhaite également une machine qui ressemble à quelque chose. Exit donc les Bidules et autres Tug. J’ai finalement trouvé une société suisse (Aérobel) qui fabrique des short kits de modèles dédiés principalement à la propulsion électrique. J’ai donc passé commande d’un Pilatus PC6 Big size (3m), dont je vous propose de suivre la construction.
Motorisation
La motorisation nécessaire a été évaluée à 3kW pour monter un planeur de 10kg et les 10kg du remorqueur avec un taux de 5m/s. Sachant que le Pilatus a un nez assez long, le choix des moteurs est donc restreint. J’ai donc rapidement convergé sur un Scorpion S5535-160 en 12S qui devrait emmener une 24x12 à 5400tr/min sous 75A. Pour ne pas trop alourdir le modèle et avoir une autonomie permettant de réaliser 6 remorqués, j’ai retenu comme accus les ZIPPY Flightmax 5800mAh, qui présentent un bon rapport encombrement/capacité/poids. Pour information j’attire d’ores et déjà l’attention de ceux qui commanderaient ce type de composants. Bien qu’équipés d’origine de prises Pk Gold 6mm, j’ai du remplacer les prises des packs d’accus car les câbles étaient insuffisamment soudés sur les prises. Le contrôleur est largement surdimensionné (car chinois). C’est un Turnigy dlux 160A HV opto qui équipera la machine.
Electronique
La réception sera confiée à un ensemble Multiplex 2.4GHz avec un récepteur en MLink pro afin de ne pas avoir à embarquer une alimentation propre aux servos (Powerbox et autres DPSI). En effet cette gamme de récepteurs est suffisamment robuste pour s’en passer. L’alimentation électrique sera réalisée par une double alim directement en 2S sans passer par un UBEC toujours dans le but de limiter le nombre de composants pouvant tomber en panne. Les servos seront donc tous des HV fonctionnant sous 7.4V. Donc plus de tension et moins d’intensité. La fiabilité devrait être au rendez-vous.
Construction :
Ce n’est pas un ready to fly. Il va falloir faire chauffer la colle. On commence par le fuselage:
|
|
|
|
|

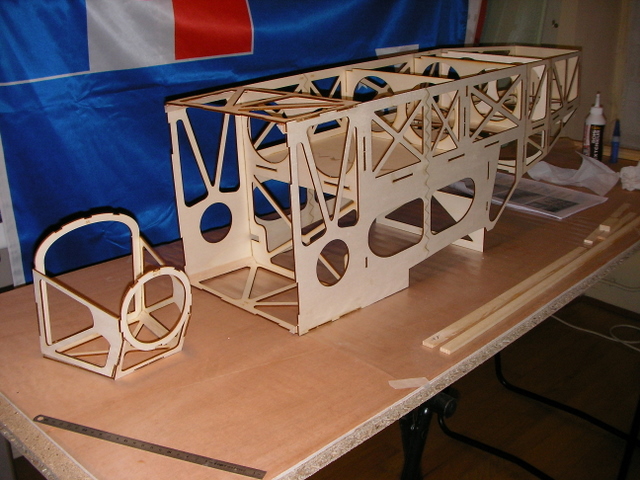

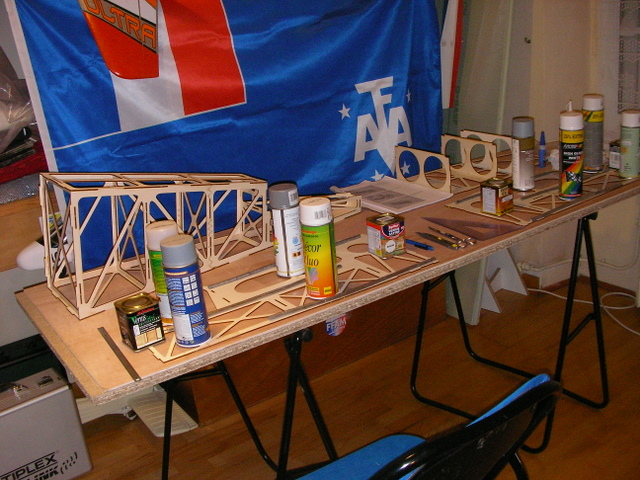

La découpe des couples et flancs |

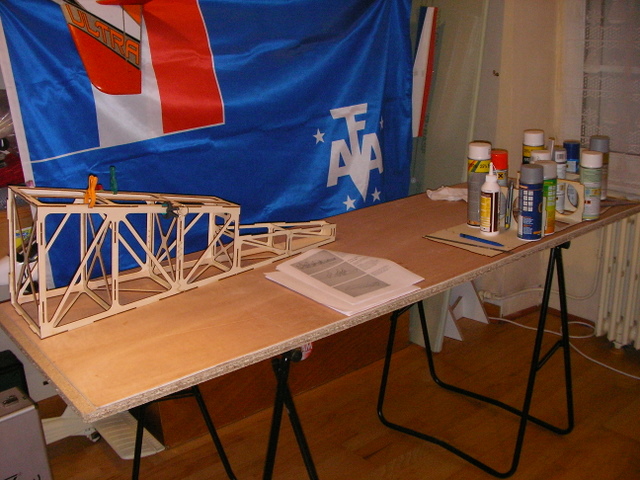

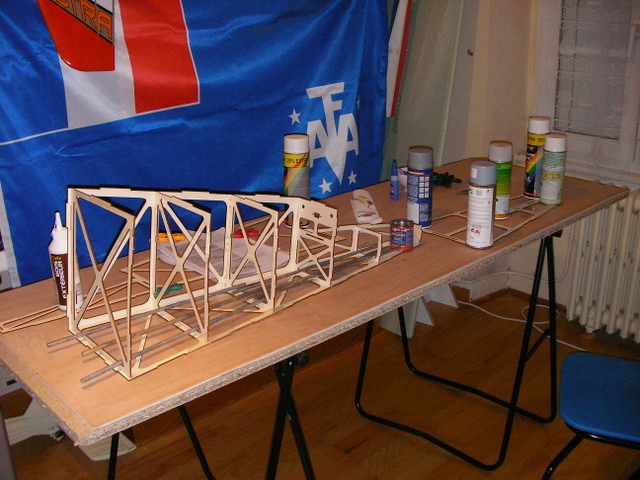

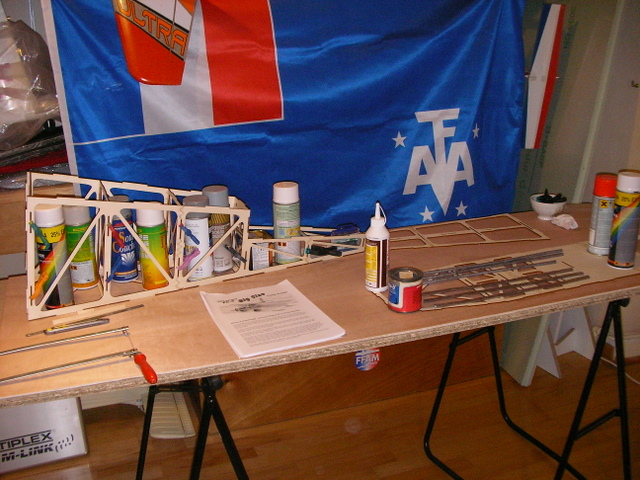

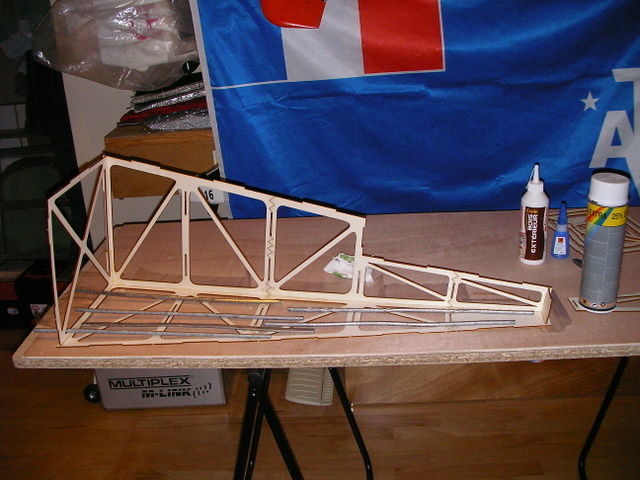

Montage de la poutre arrière |

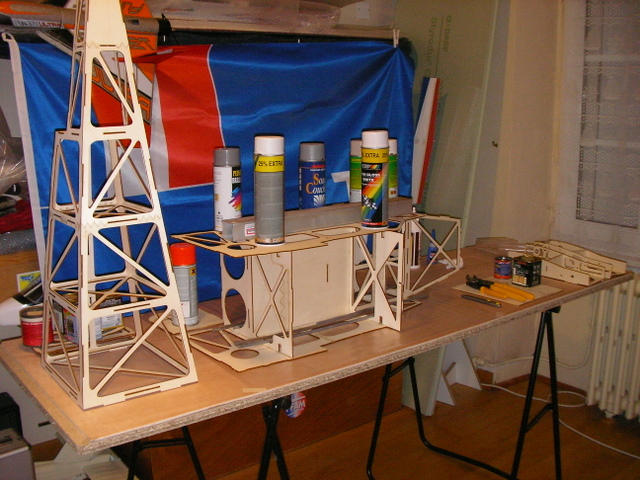

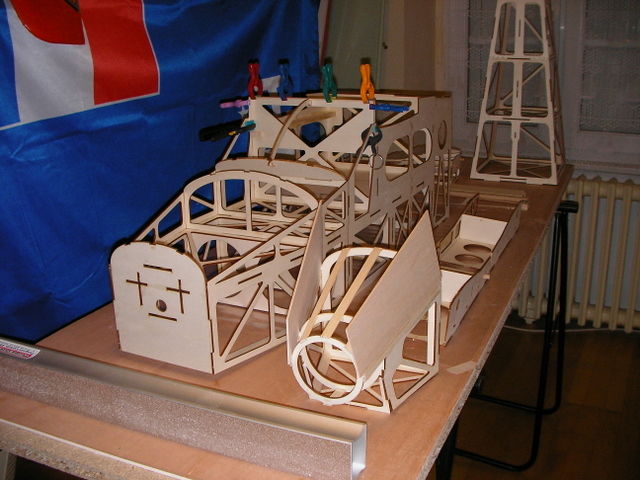

Le dérick prend forme |

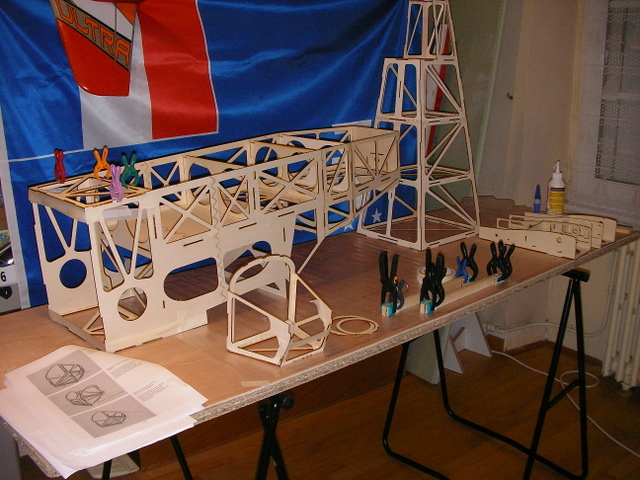

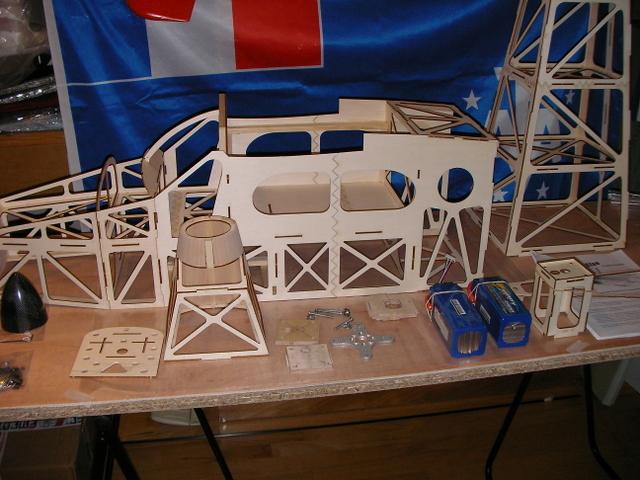

On prépare les parties avants |

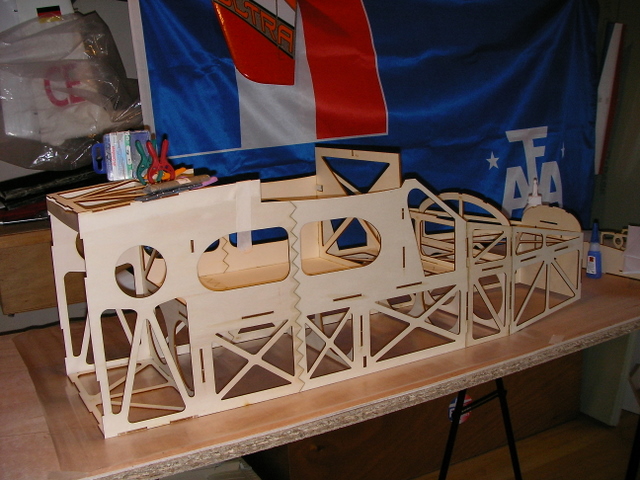

L'arrière est fermé |
|
|
|
|
|

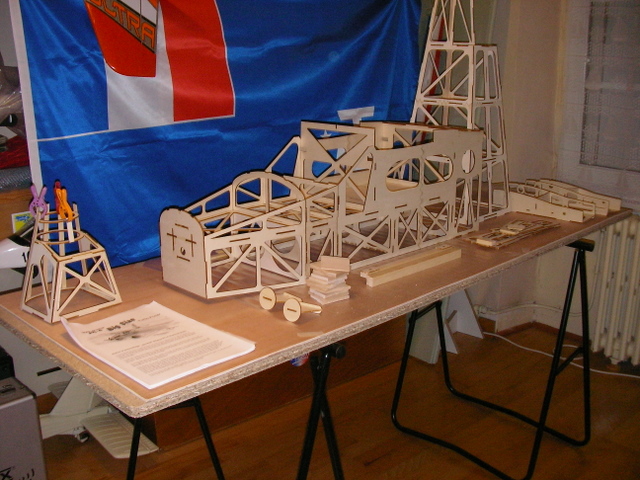

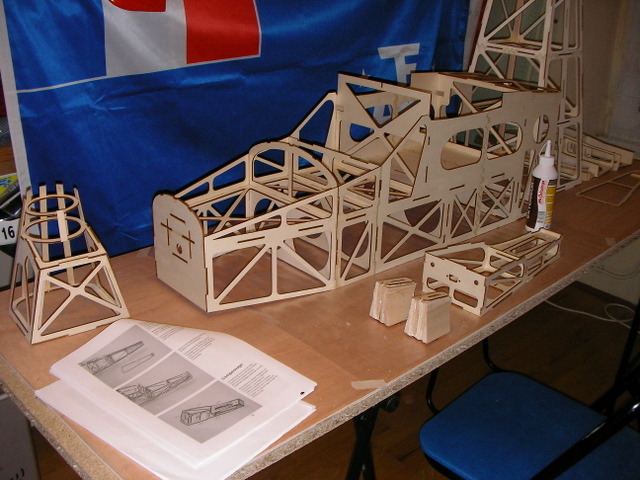

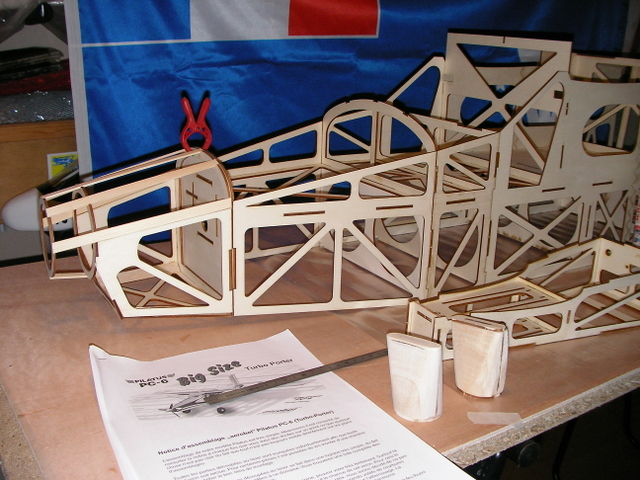

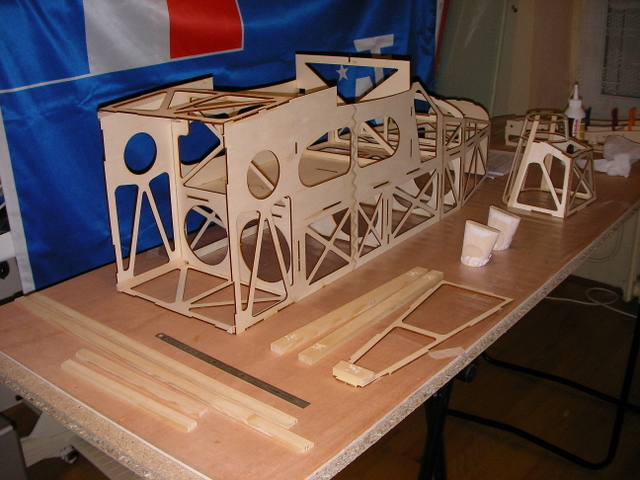

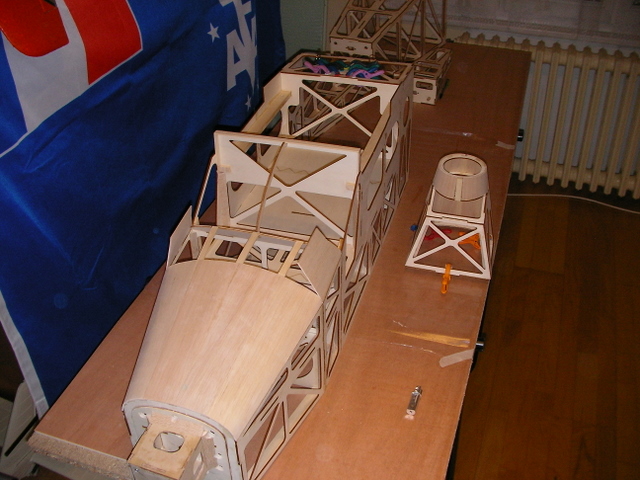

On peut s'attaquer à l'avant |
La cabine prend forme |

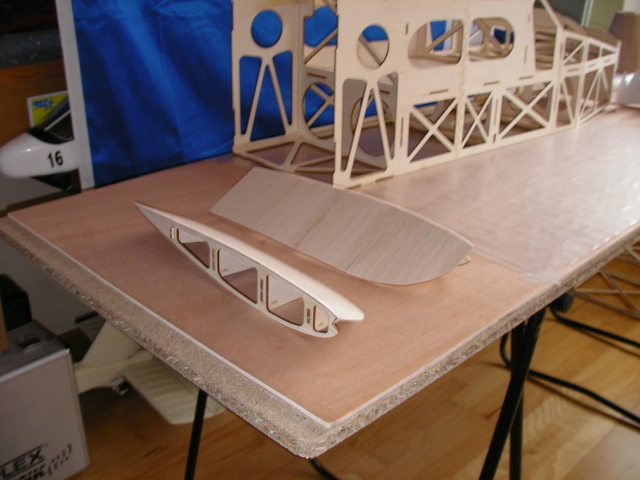

Les nervures d'emplanture vont trouver leur place |

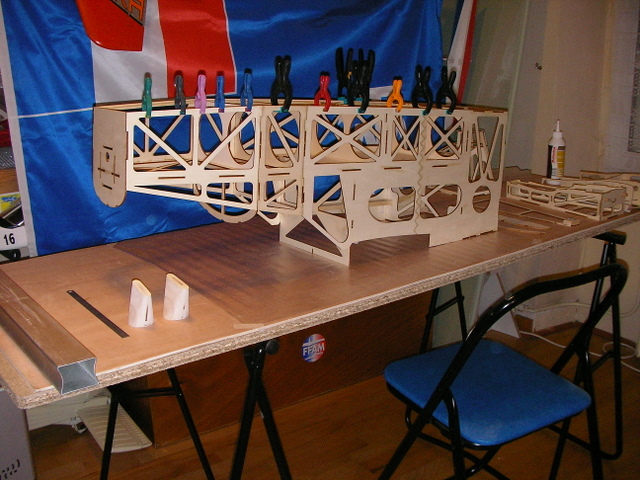

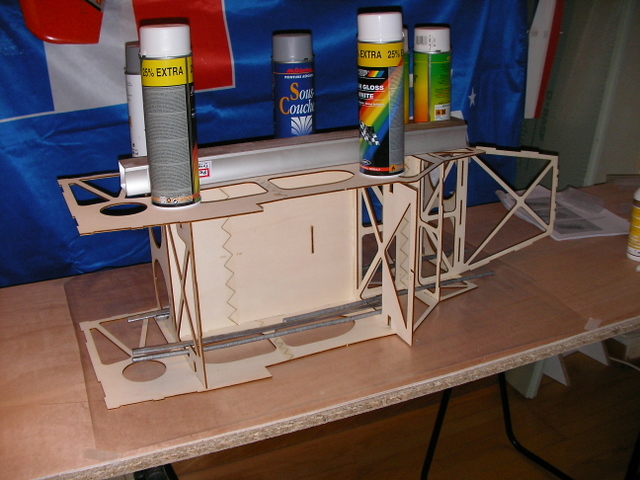

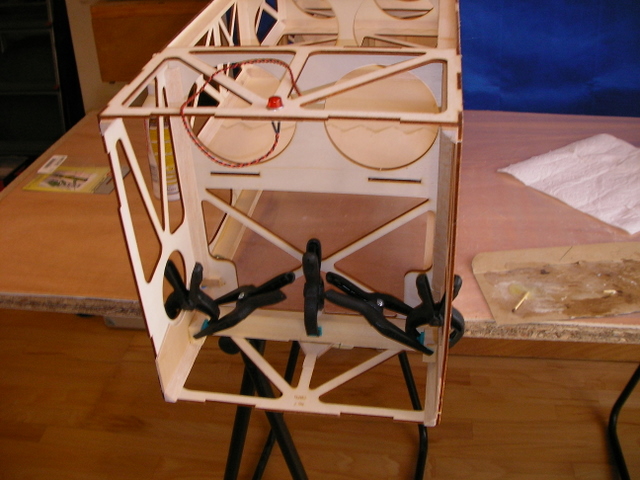

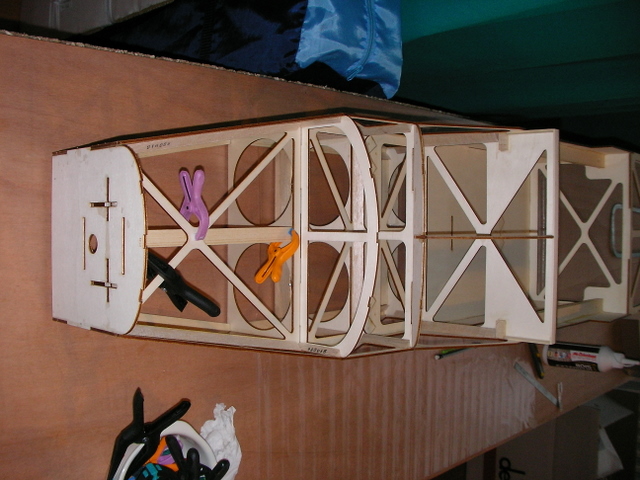

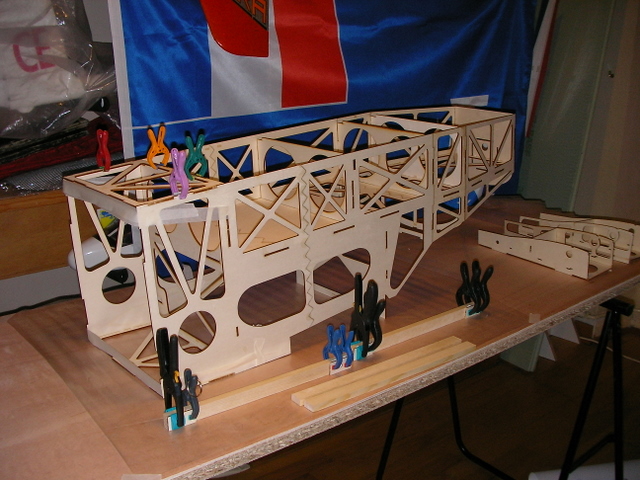

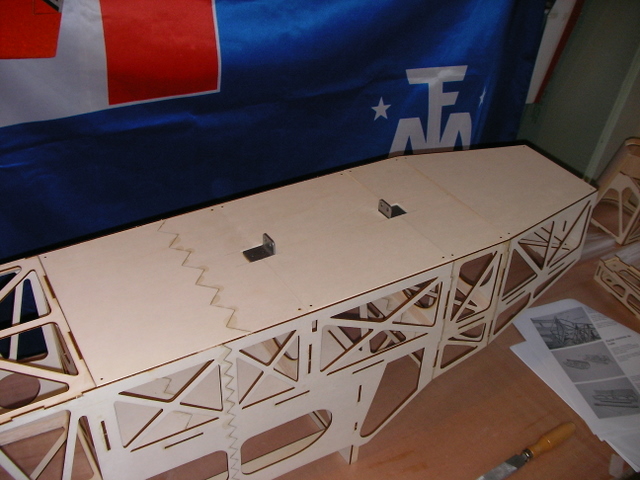

On ferme la boite |
On peut s'occuper de l'assise de l'aile |
|
|
|
|
|

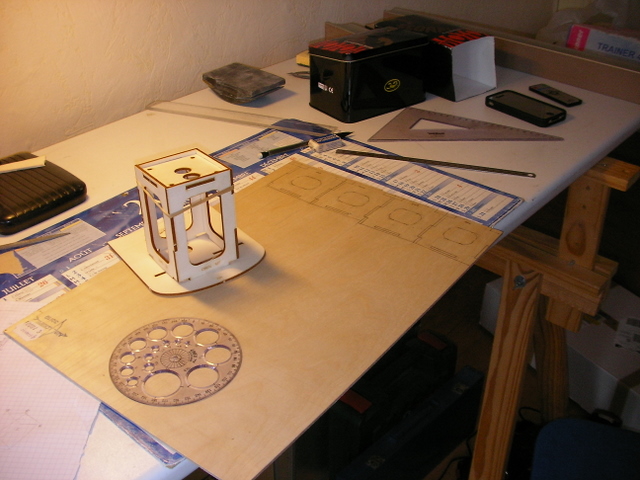

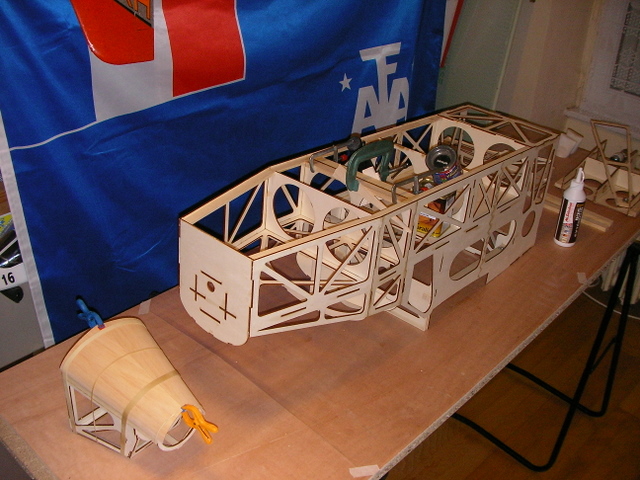

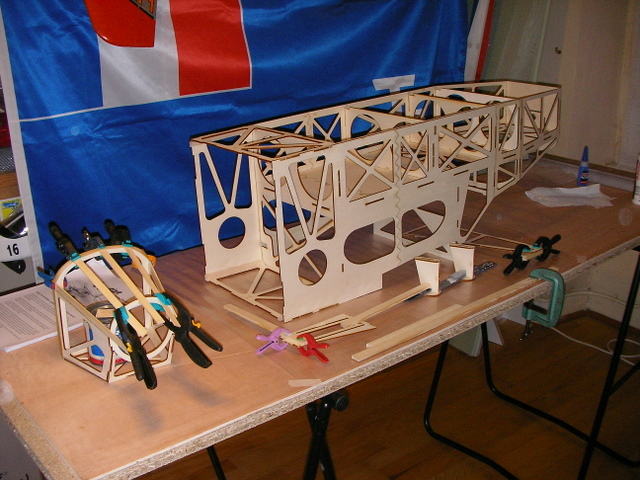

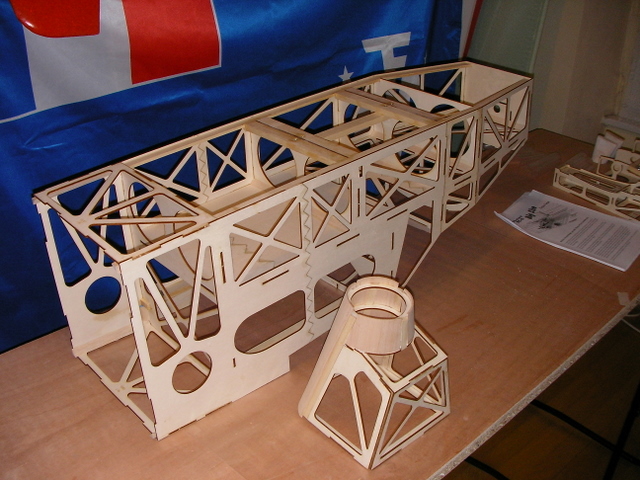

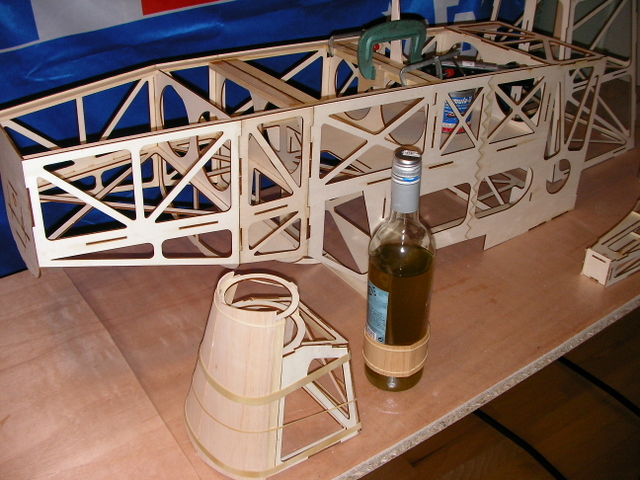

Le capot moteur s'assemble |
Gros fuselage mais petit nez !! |

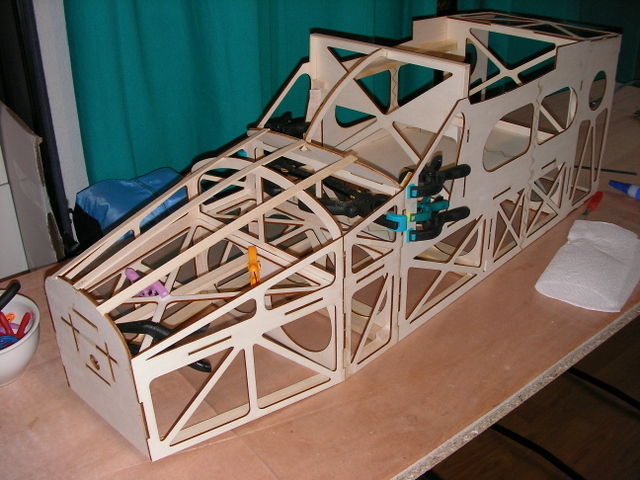

Début du collage des multiples renforts |
On en profite pour assembler les faux collecteurs d'échappement |
Le support de l’empennage assemblé |
|
|
|
|
|

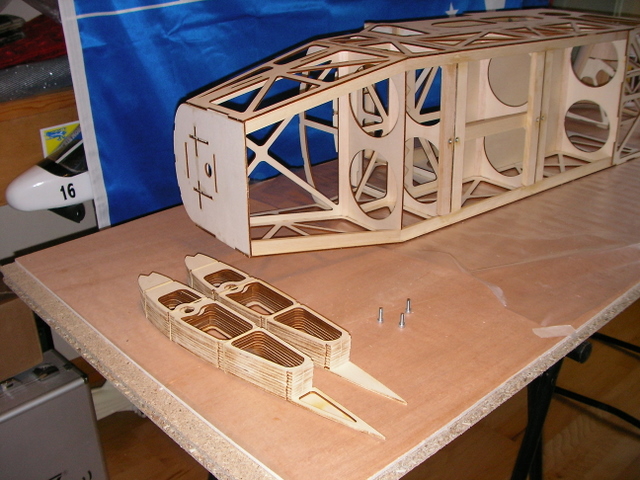

Le capot trouve sa place et les échappements sont poncés |
Les trous pour les écrous à griffe sont prets |
Collage de l'assise de l'aile |
Renforts sur toute la longueur de la cabine |
Renfort pour la verriere coffrage du capot |
|
|
|
|
|
Suite du coffrage du capot & Renfort pour la fixation du train |
Mise en forme coffrage inférieur & Renforts arrières |

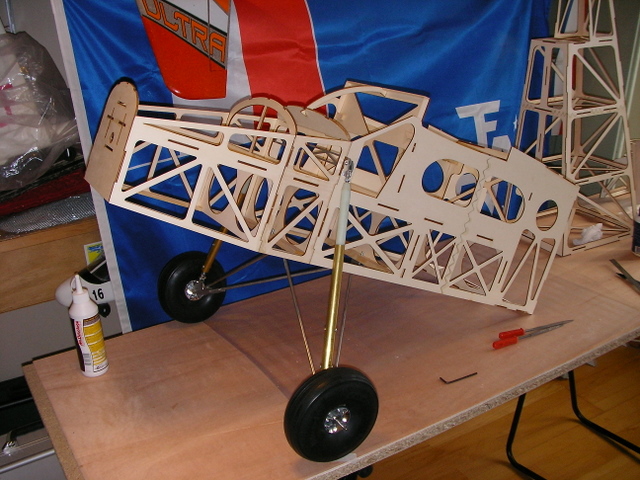

Montage du train à blanc |
Fin du coffrage Encore un renfort pour le train |

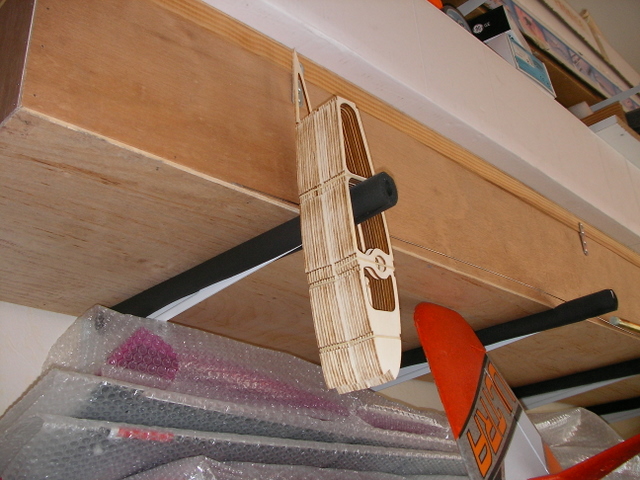

Découpage des nervures pendant le séchage |
|
|
|
|
|
Présentation des trappes d'accès |

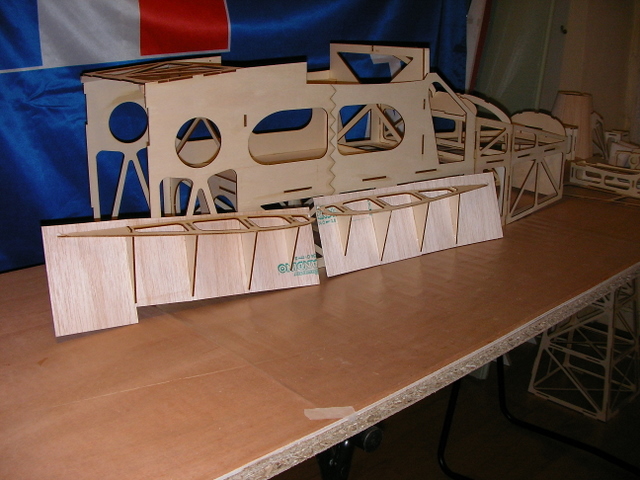

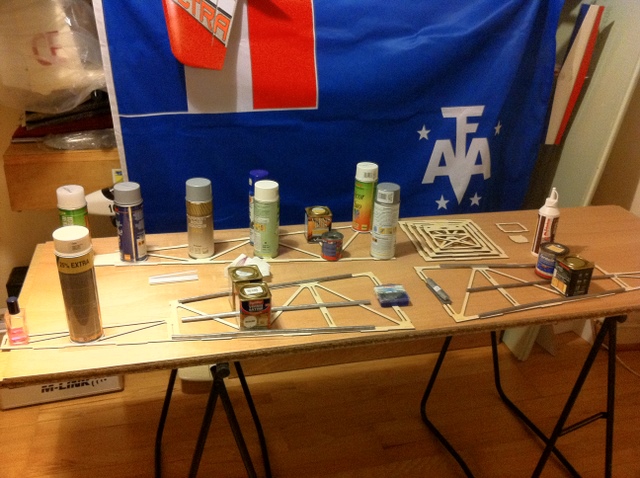

Structure des winglets pour s'occuper |

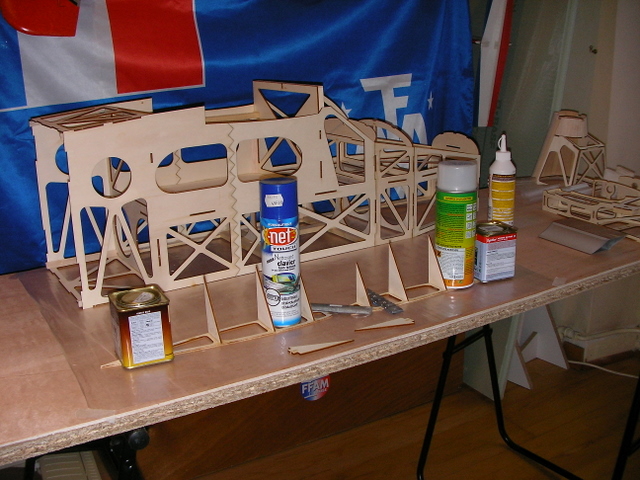

Coffrage des winglets |
Les mêmes poncés |
Les nervures attendent patiemment leur tour |
|
|
|
|
|

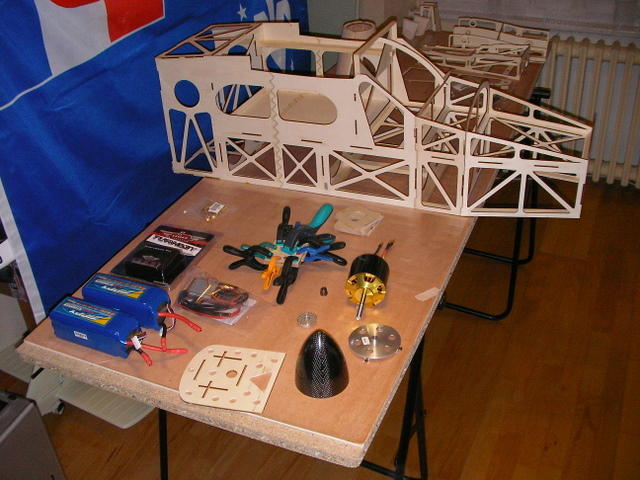

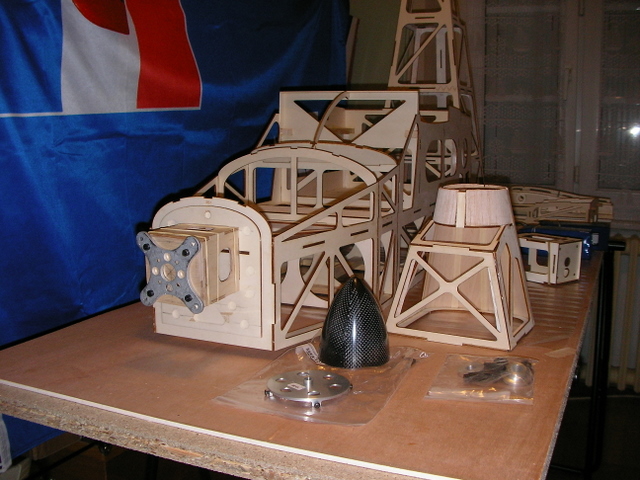

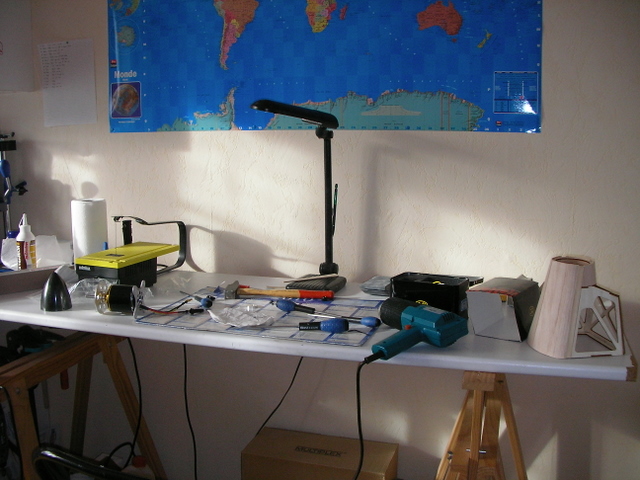

Prises de côtes de la propulsion |

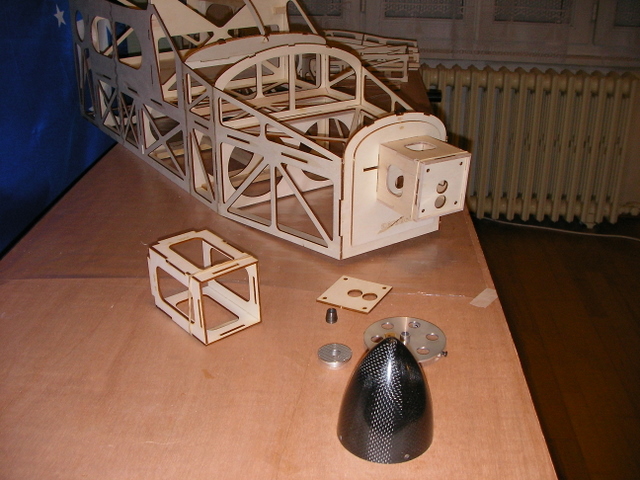

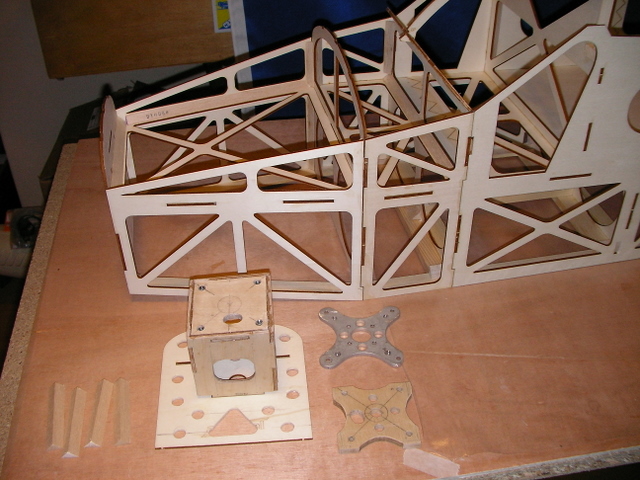

On redessine le bâti moteur |

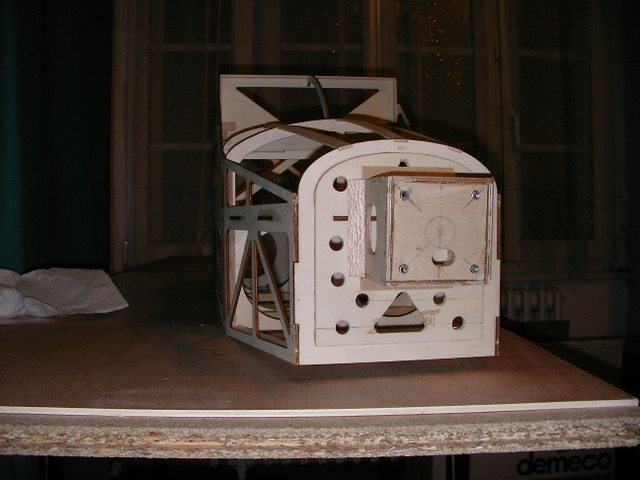

On le présente |

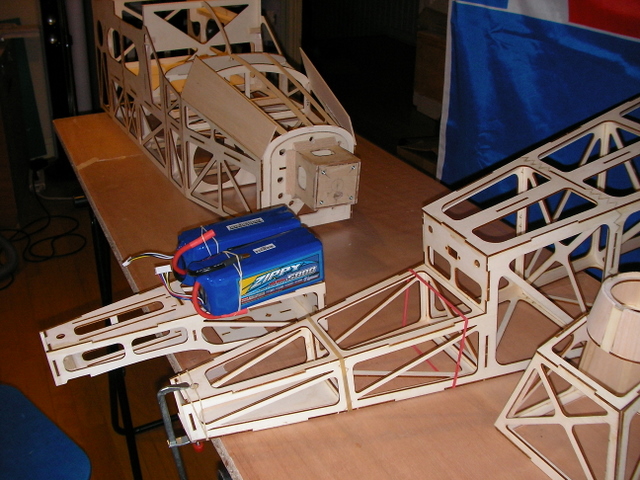

On colle et on refait les prises des accus |
On ajuste l'épaisseur du dernier couple pour que le cône affleure le capot |
|
|
|
|
|
Vérification en place |
Perçages pour le refroidissement de l'intérieur du fuselage |
Un renfort qui servira aussi à fixer le contrôleur |
Quelques lisses pour le coffrage avant |
Collage du bâti |
|
|
|
|
|
4 renforts et l'aération |

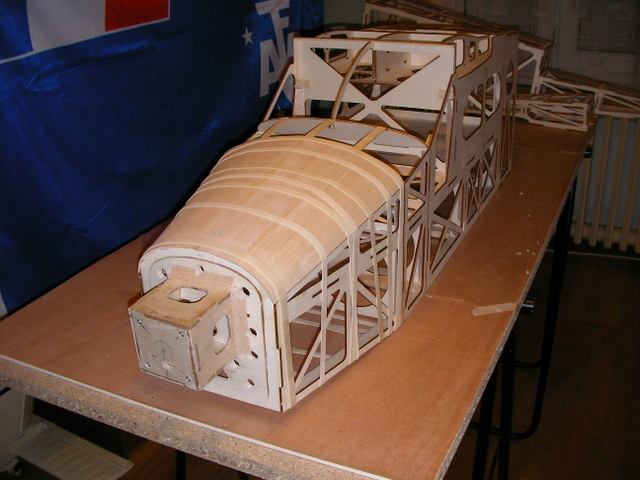

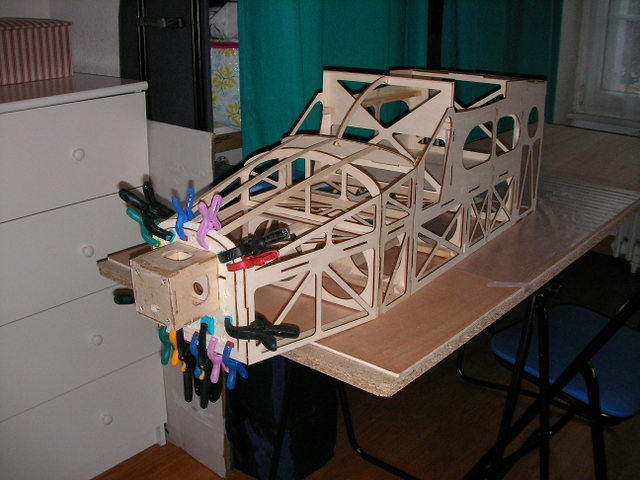

Début de coffrage du nez et collage support empennage |
Mise en forme coffrage |

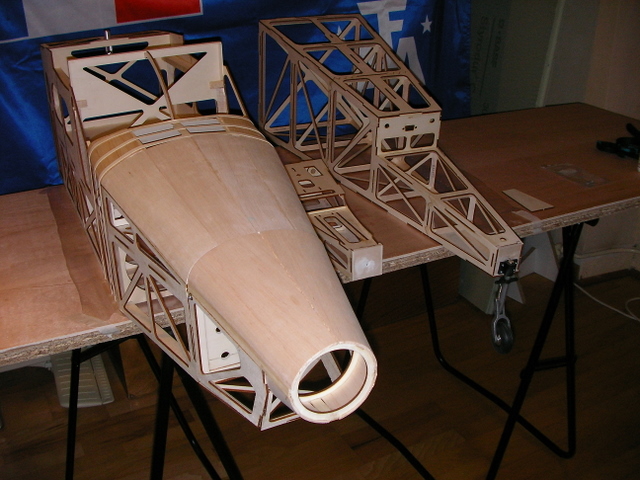

collage coffrage avant |

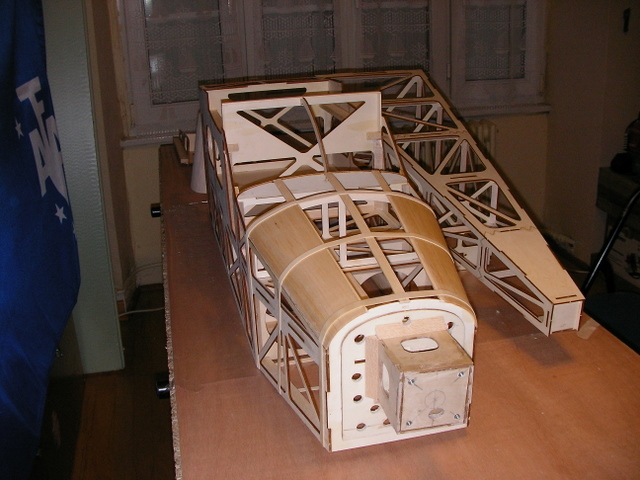

Suite coffrage collage tétons fixation capot |
|
|
|
|
|
Capot en place et fixation de la roulette de queue |

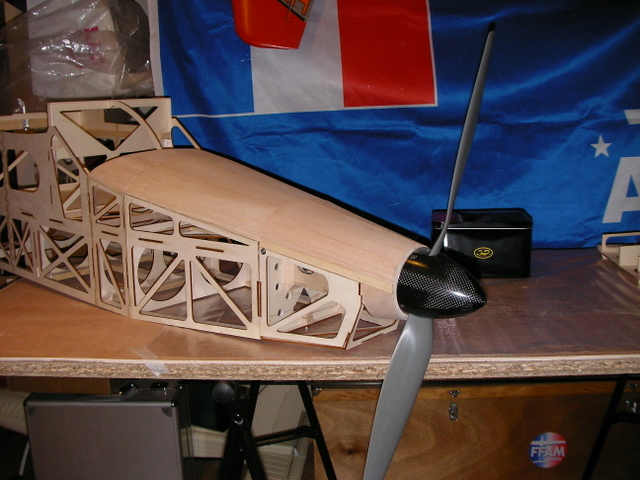

Montage à blanc moteur hélice cône. Ca passe impec |
Renfort pour le crochet de remorquage et feux d'anticollision |

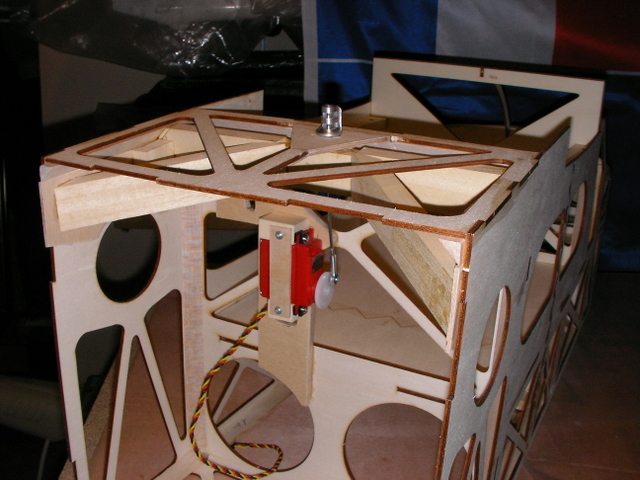

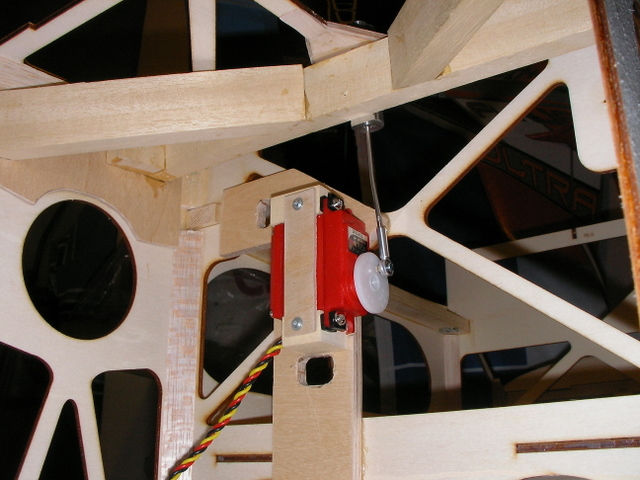

Montage du servo de larguage |
Le même vu de plus près |
|
|
|
|
|
|
|
|
|
|
|

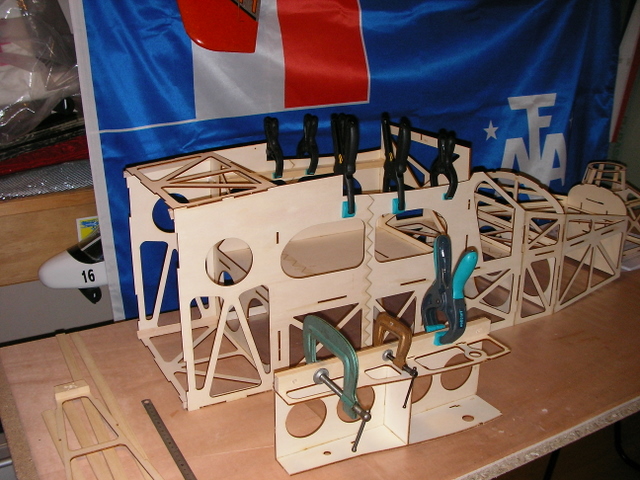

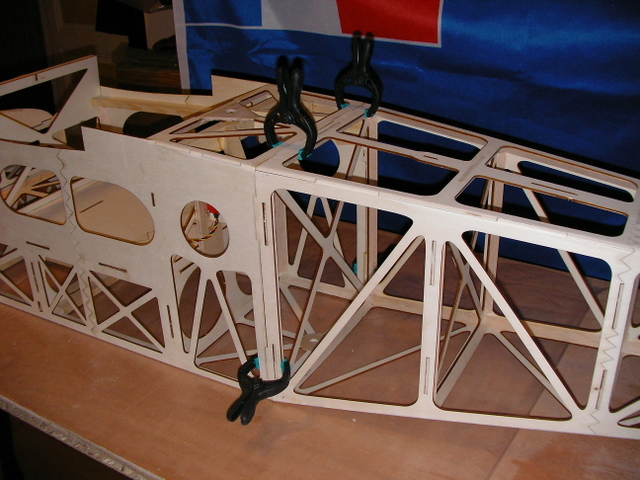

Assemblage des deux moitiés du fuselage |
Masticage du nez |
Renforts de la jonction |

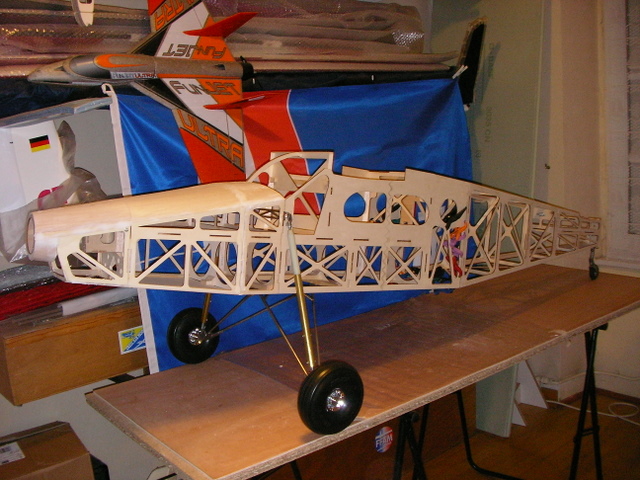

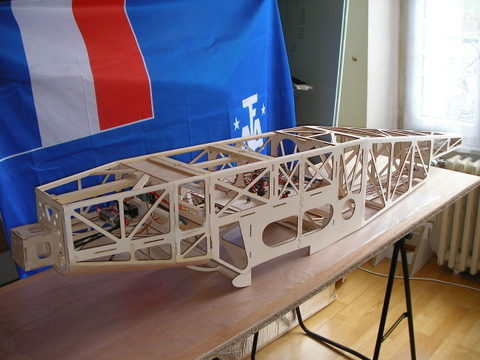

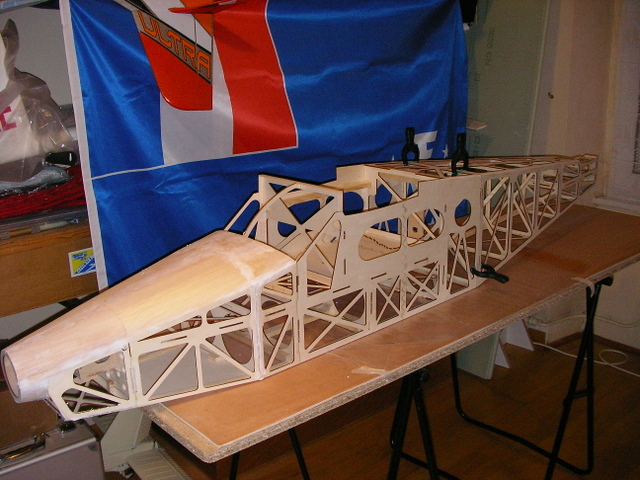

Le fuselage commence à prendre tournure avec ses deux mètres de long.

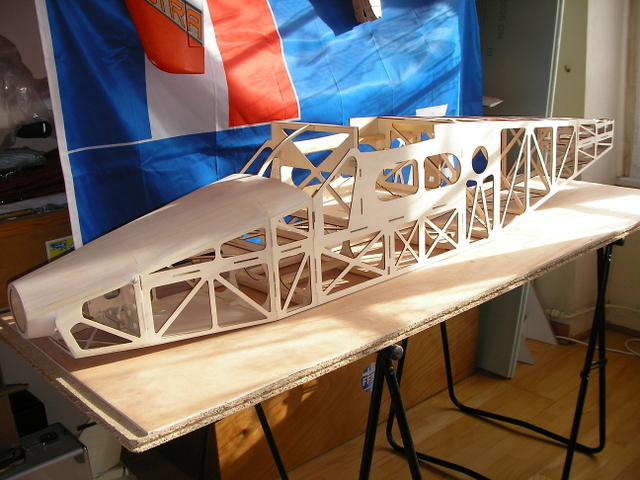

Le même après une demi-journée de ponçage
Les Ailes
|
|
|
|
|

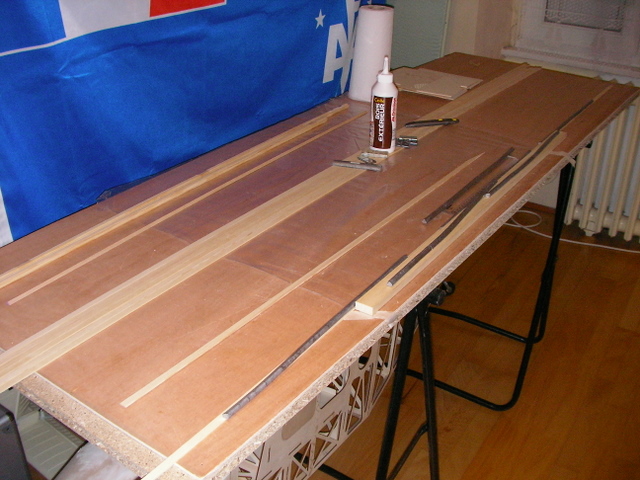

Il faut d'abord fabriquer les longerons en les rallongeant les baguettes avec une enture de 8° |

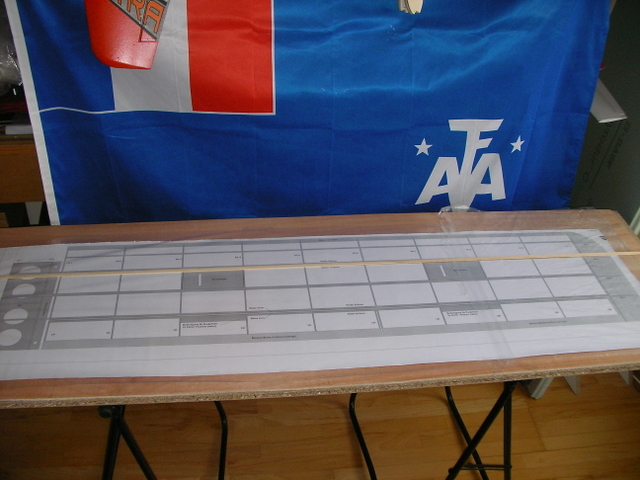

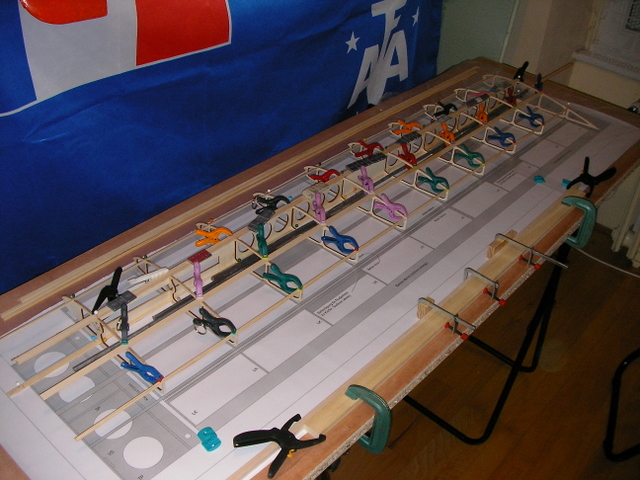

C'est parti on protège le plan et on fixe le longeron inférieur |

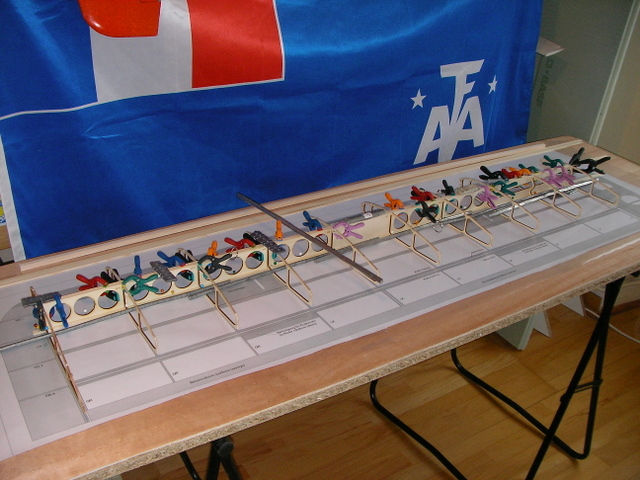

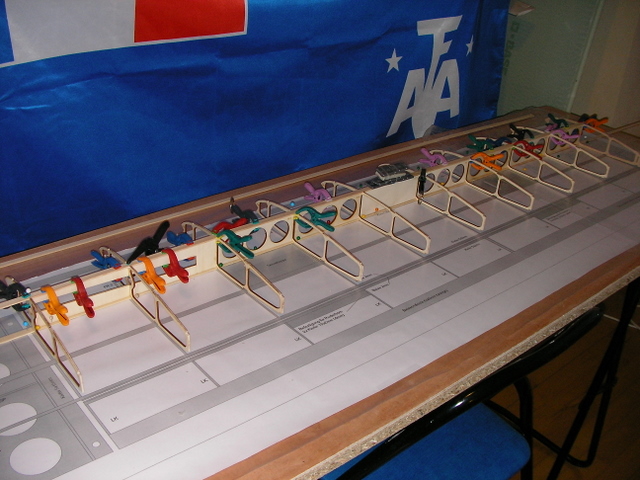

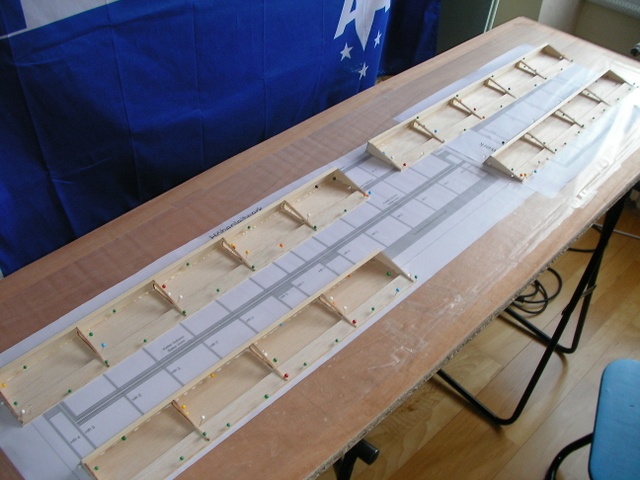

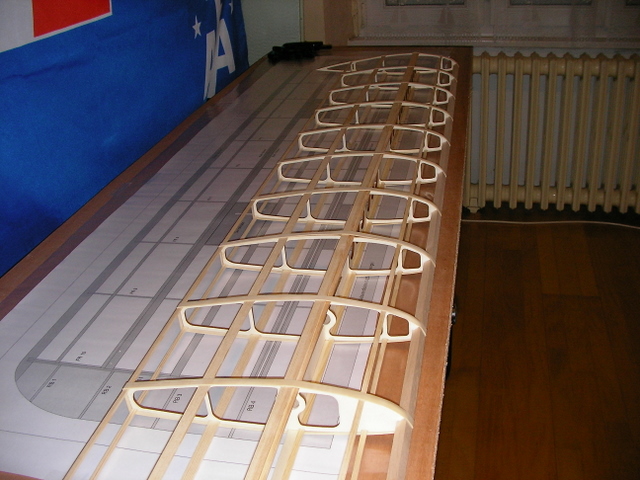

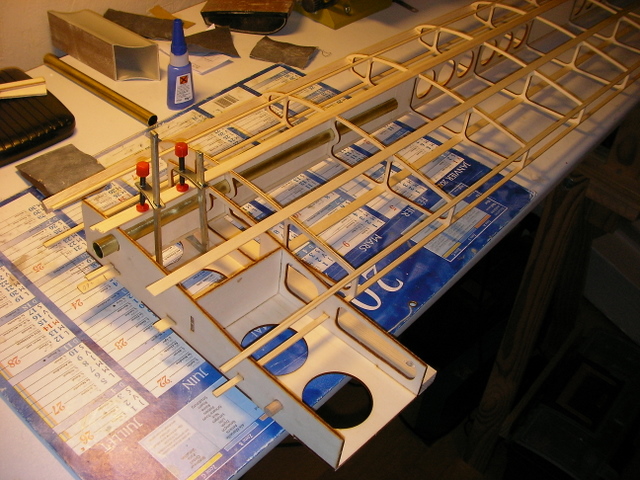

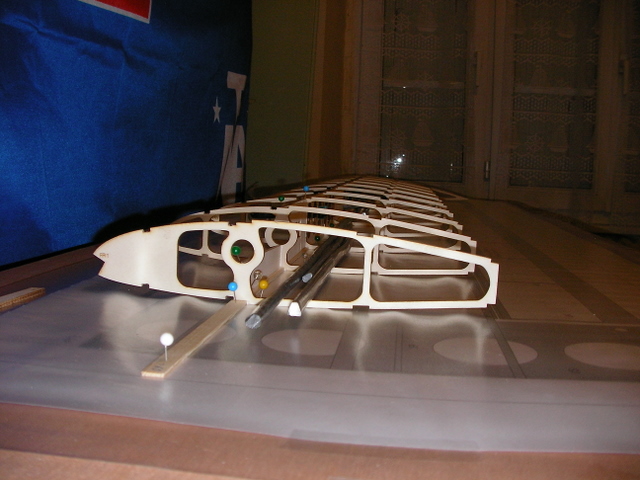

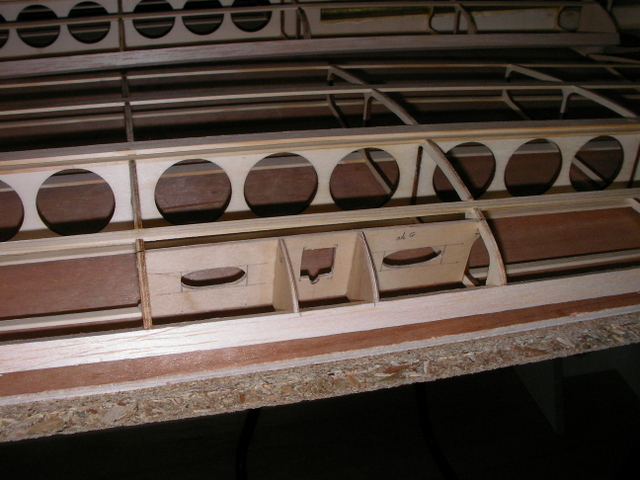

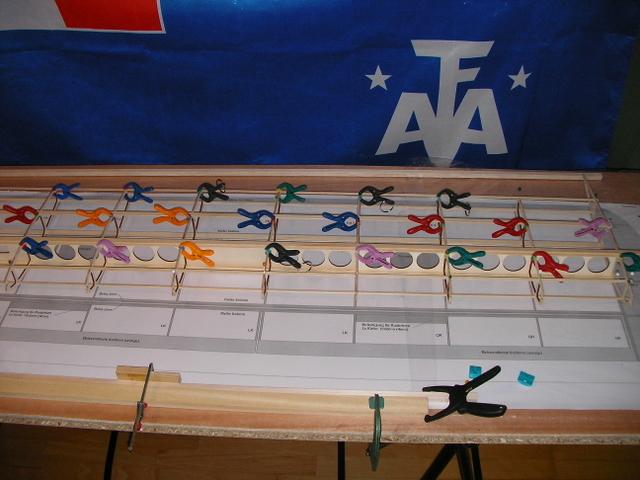

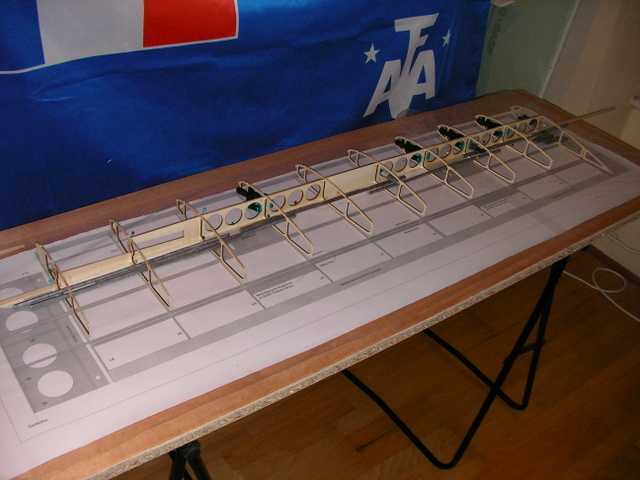

Puis on colle les nervures à 90° et les ames verticales |
Si le plan de travail est droit alors c'est aligné!! |

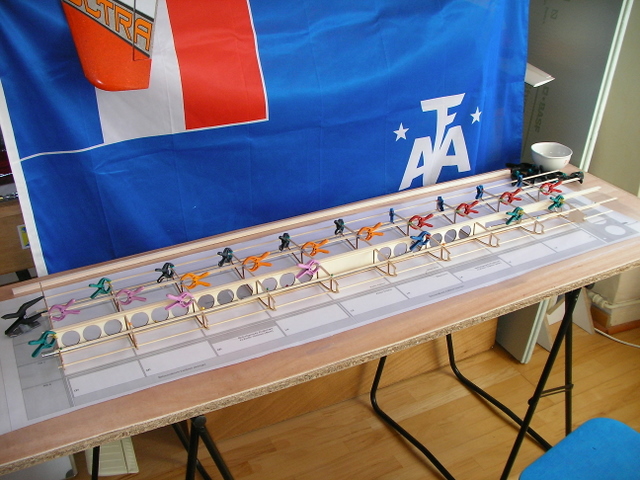

Collage du longeron supérieur |
|
|
|
|
|

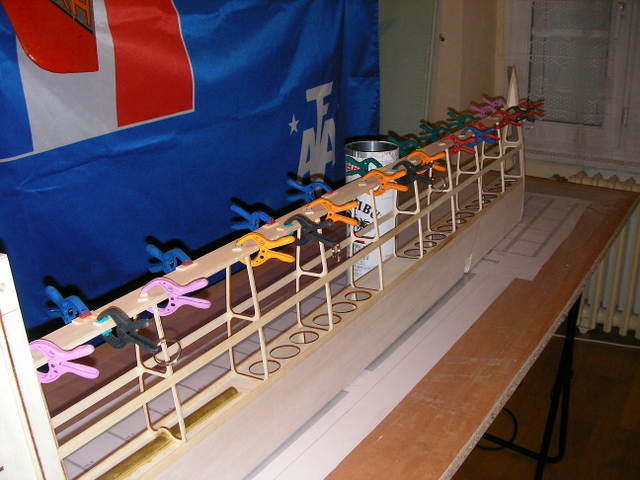

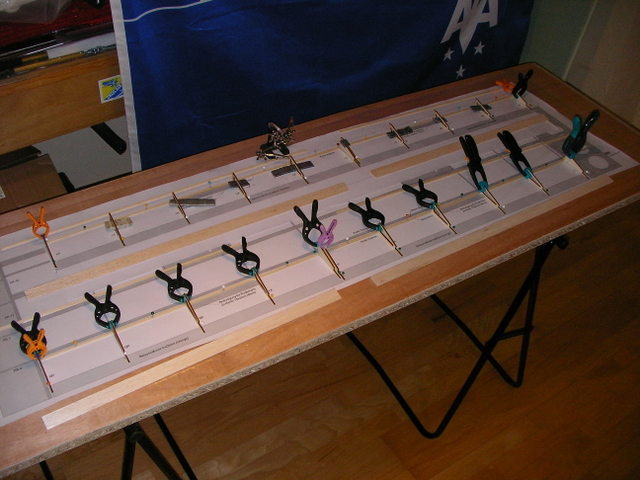

Collage des baguettes de renfort supérieures |
Même chose en dessous |

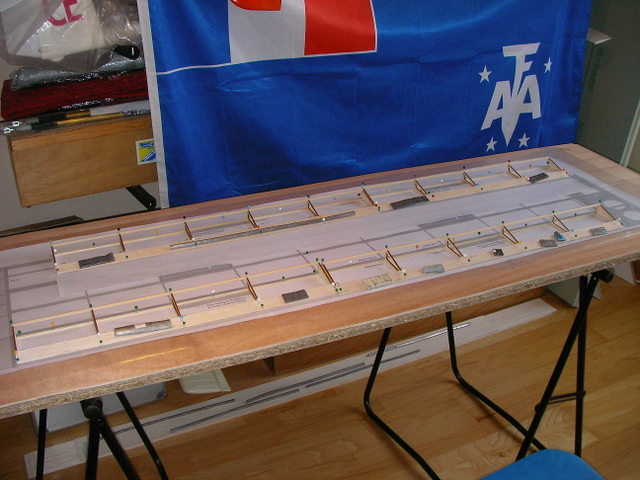

Puis on recommence pour l'aile gauche |
Le dessous de l'aile gauche |

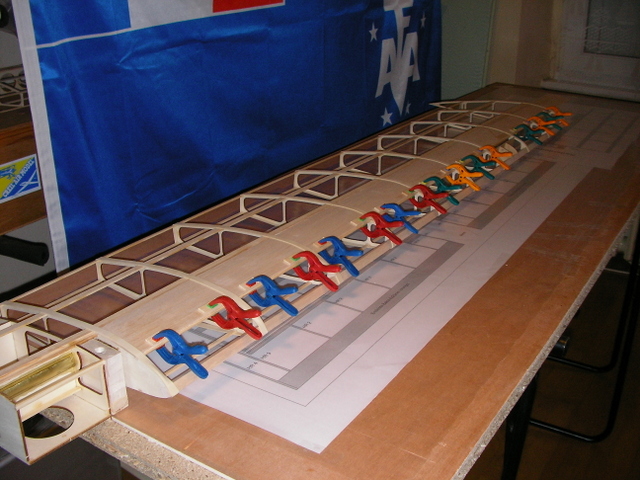

Collage d'un bord d'attaque |
|
|
|
|
|
Collage de l'emplanture |

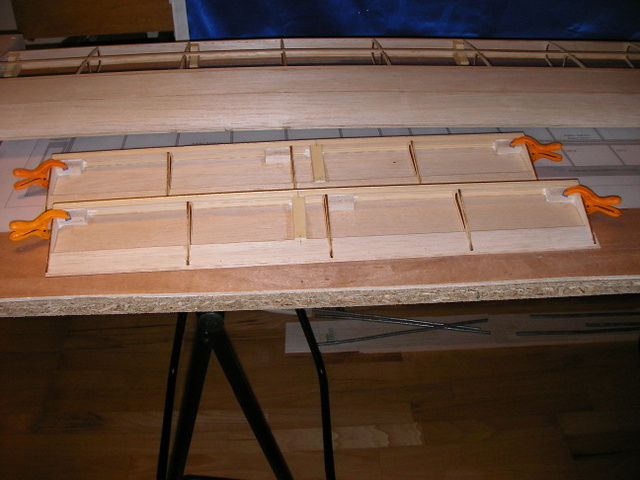

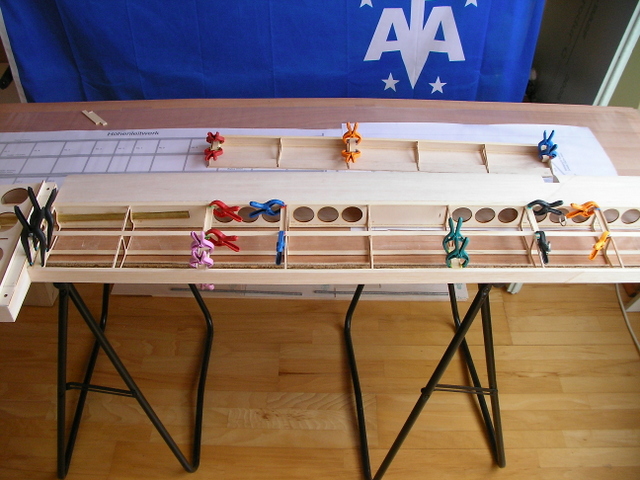

Début de confection des ailerons et des volets |
Le bord de fuite et des renforts |
Fabrication du support des phares d'atterrissage |

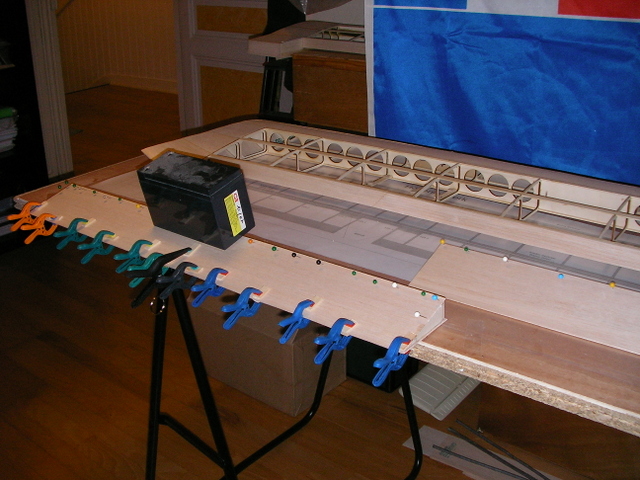

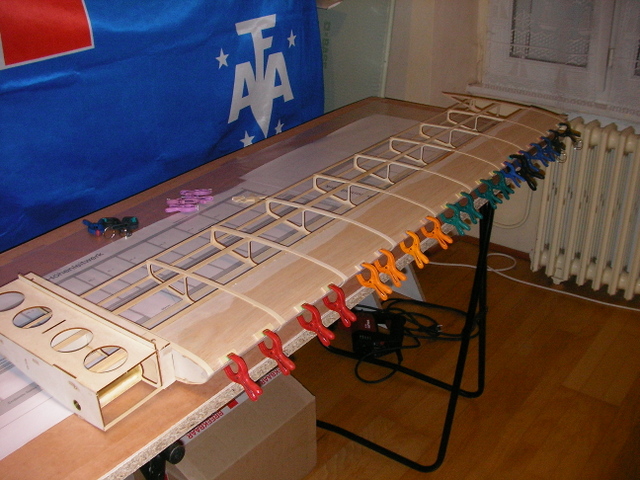

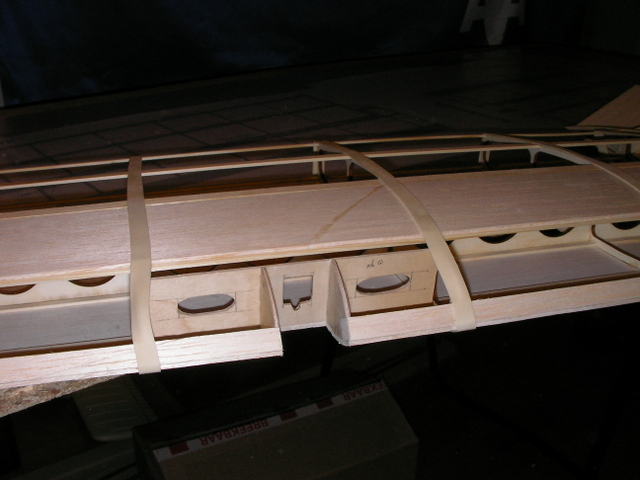

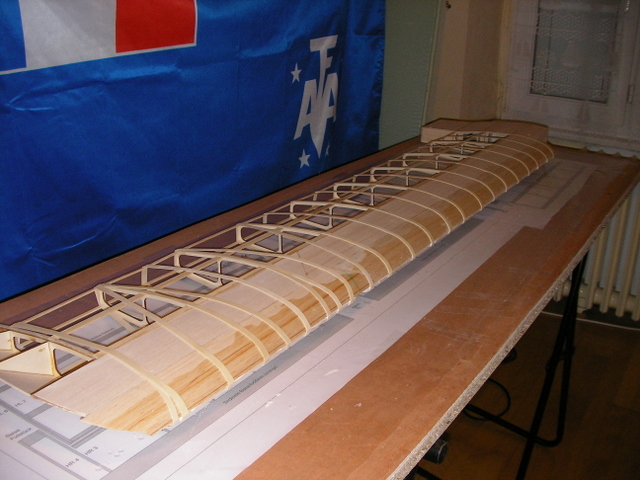

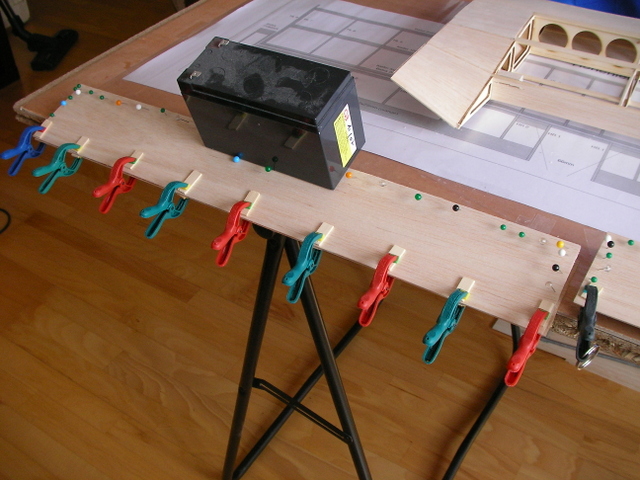

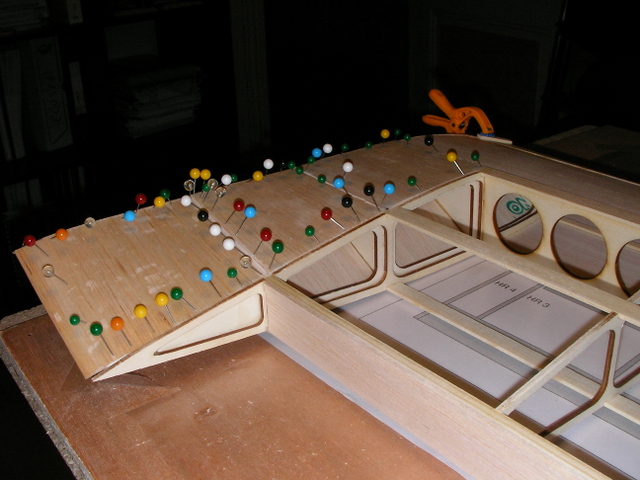

Coffrage supérieur |
|
|
|
|
|

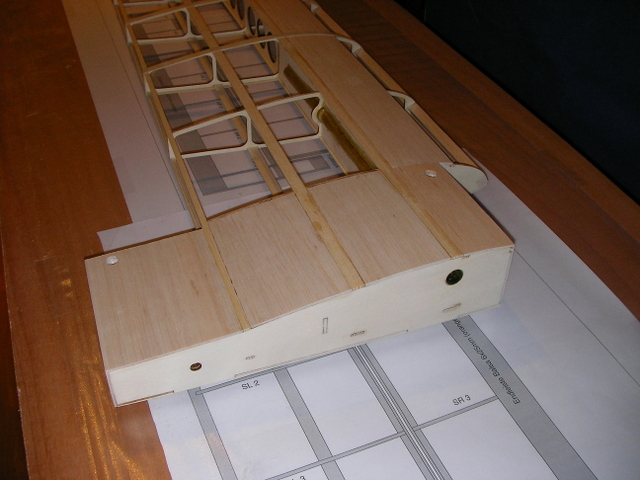

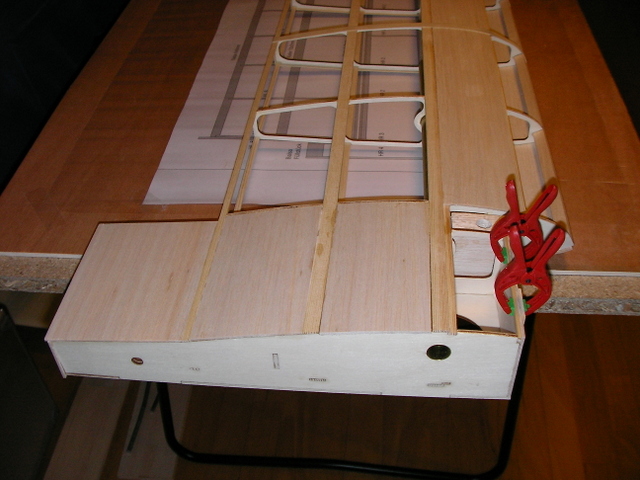

Coffrage de l'emplanture |
Coffrage inférieur |

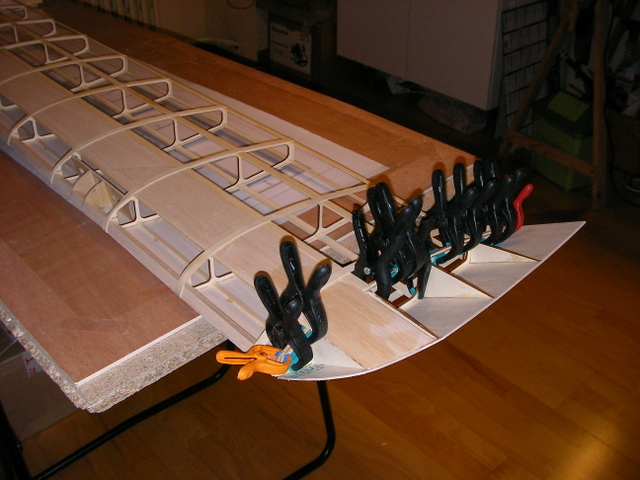

Mise en place des saumons |
Finition des emplantures |

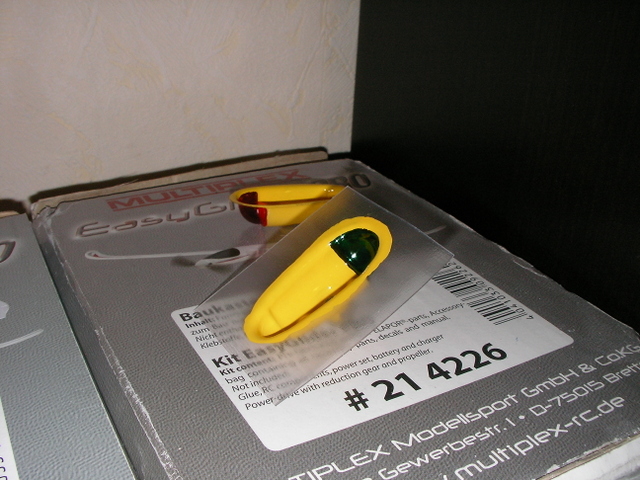

Peinture des carénages des feux de position |
|
|
|
|
|
Découpe des bords d'attaque |
Mise en place du coffrage supérieur avant |
Fermeture des faux bords de fuite |

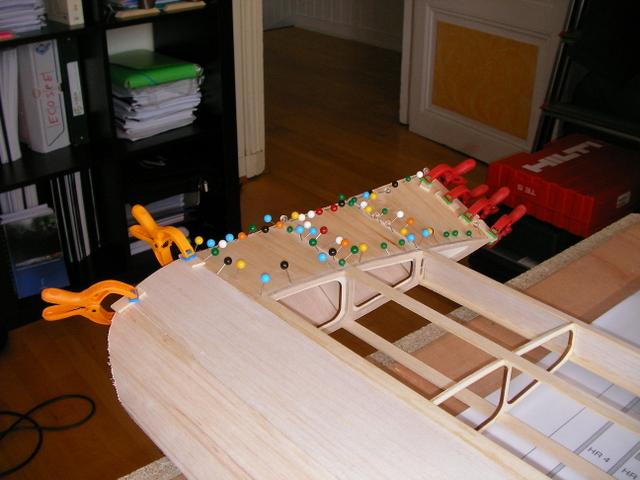

Coffrage saumon gauche |
Coffrage saumon droite |
|
|
|
|
|
Coffrage supérieur des gouvernes |

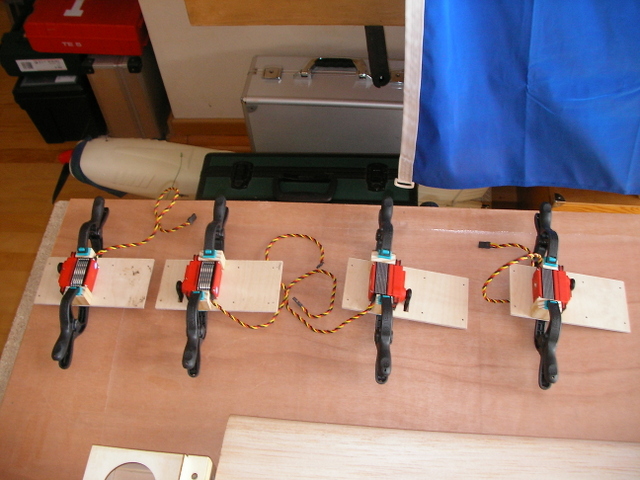

Mise en place des supports des servos et des charnières |

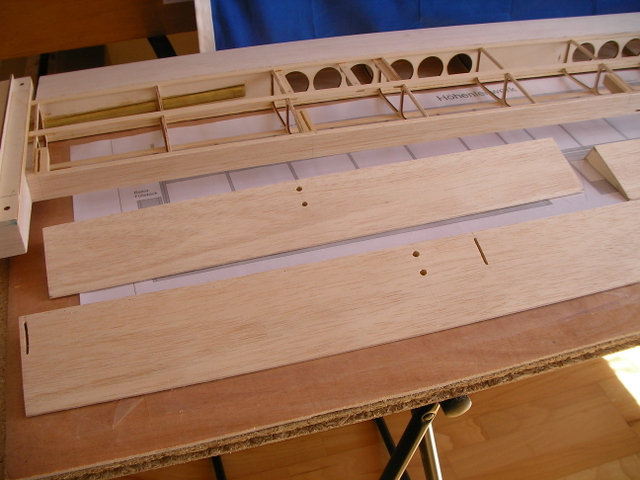

Coffrage inférieur des volets |
Renforts des charnières des ailerons |
Coffrage inférieur des ailerons |
|
|

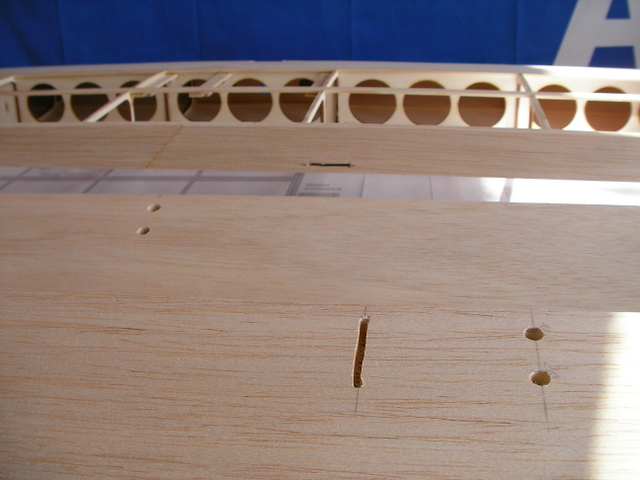

Emplacements des guignols |
Emplacements des charnières |
L'empennage
Dernière ligne droite de la construction de la structure
|
|
|
|
|

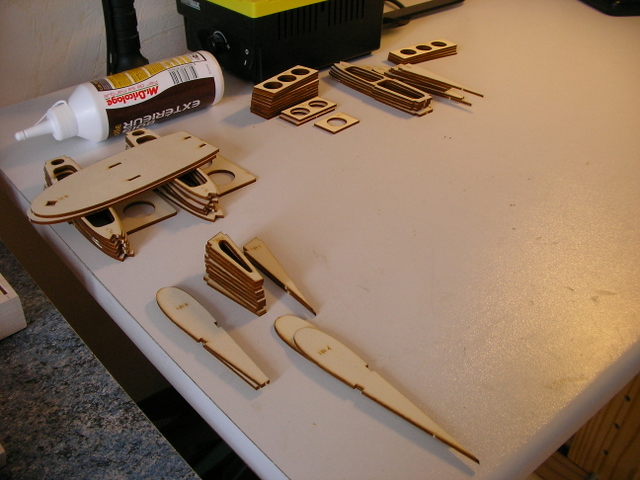

Le puzzle |

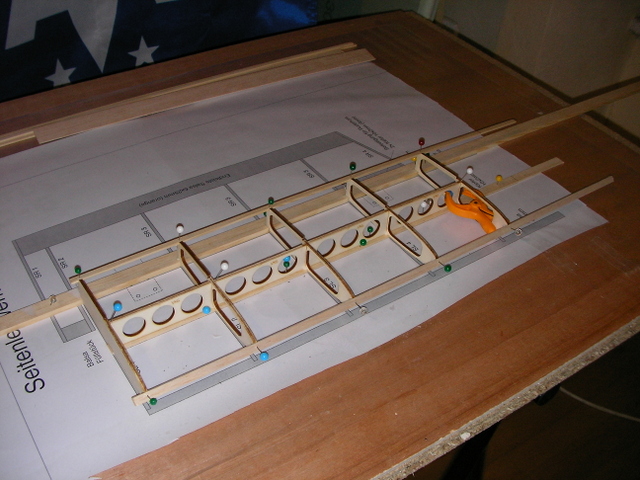

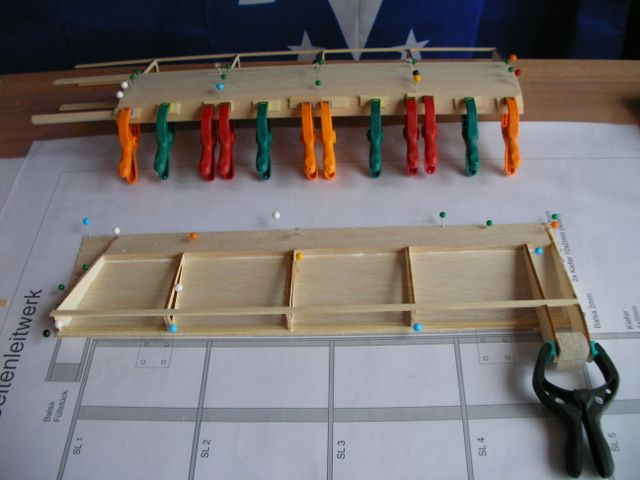

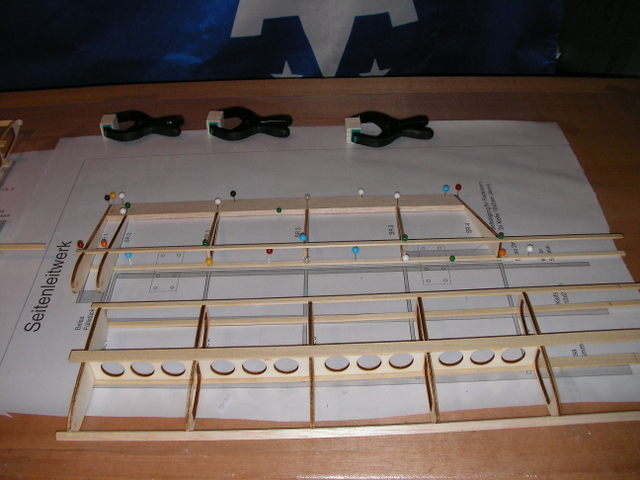

Structure de la dérive |

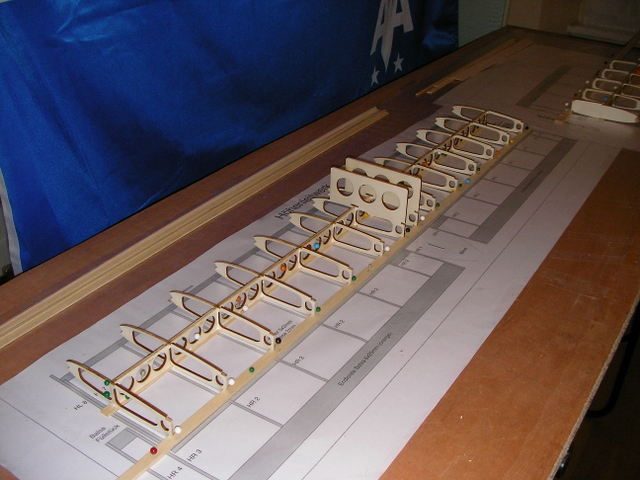

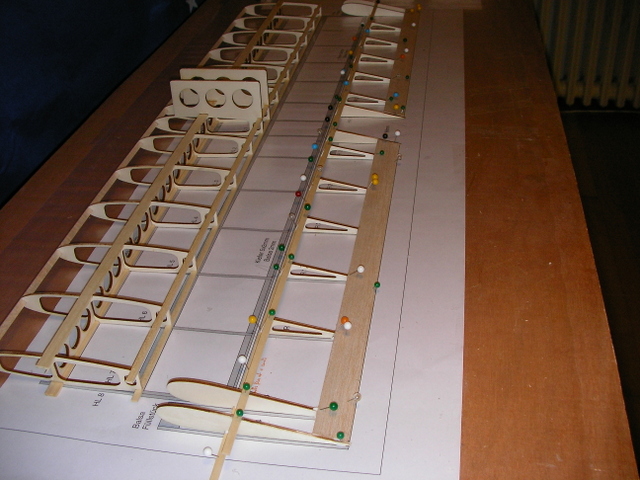

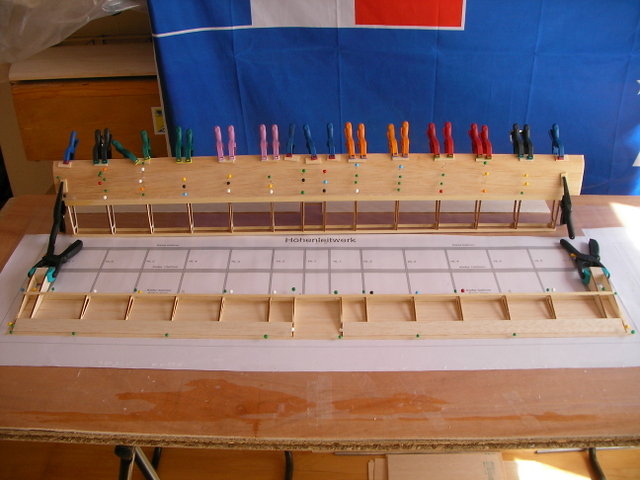

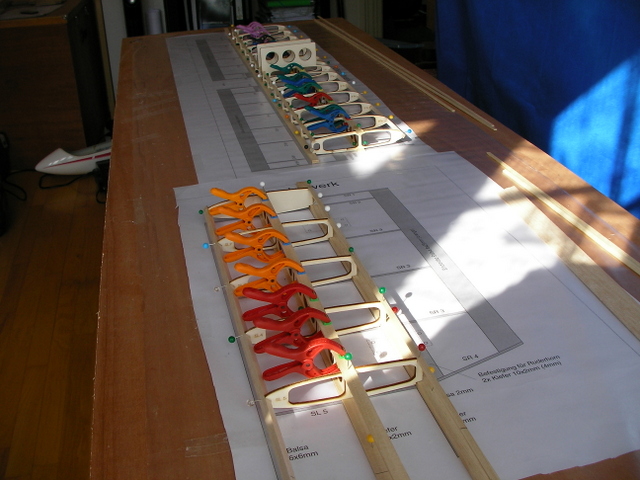

Structure du stabilisateur |
Renforcement de ces deux éléments |
Volet du stabilisateur |
|
|
|
|
|
Volet de la dérive |

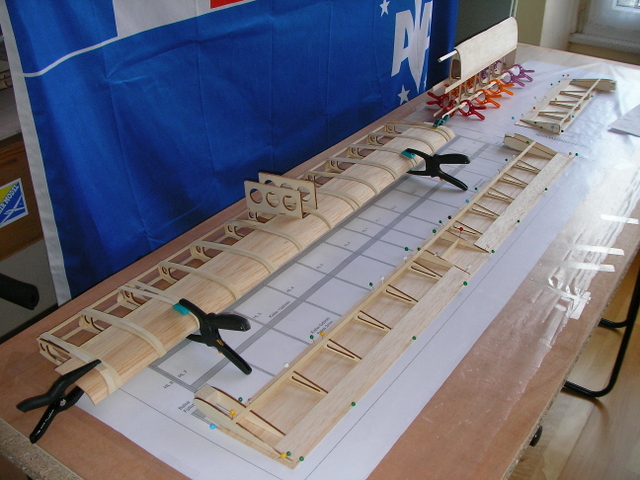

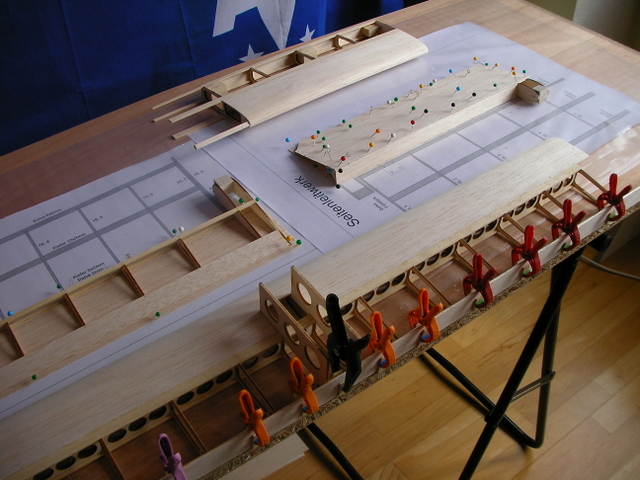

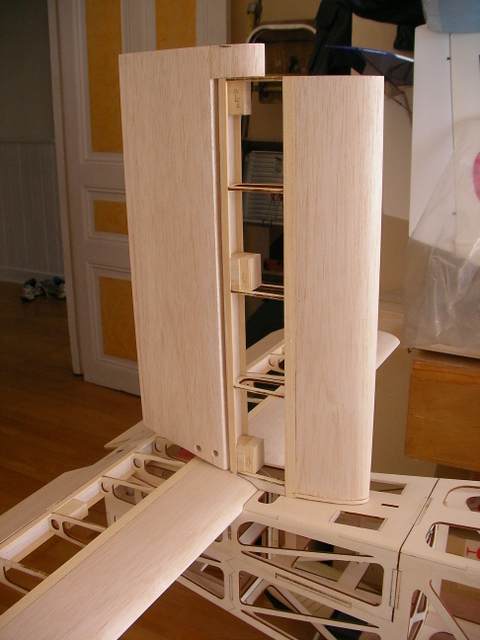

Coffrage de la dérive |

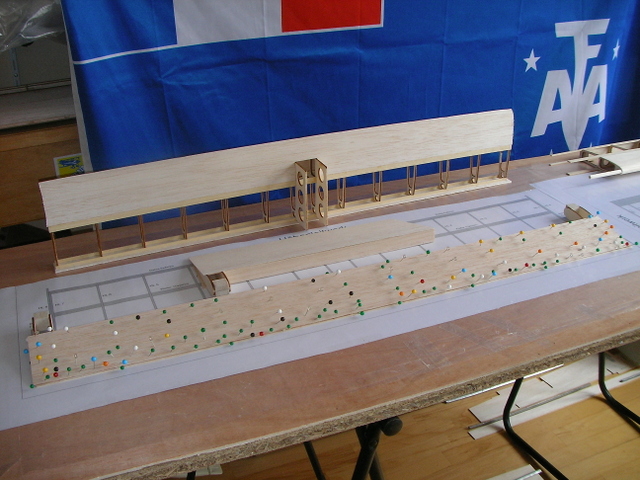

Coffrage supérieur du stabilisateur |
Coffrage inférieur du stabilisateur |
Faux bord de fuite et coffrage volet |
|
|
|
Coffrage volet profondeur |

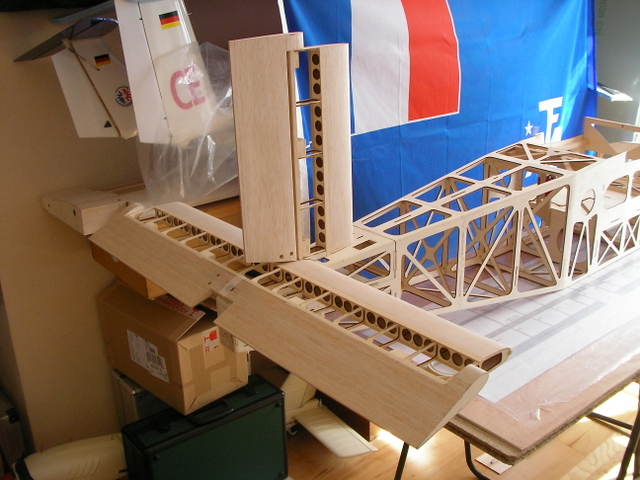

L'empennage en place |
Détail du raccordement dérive/fuselage |
Les finitions

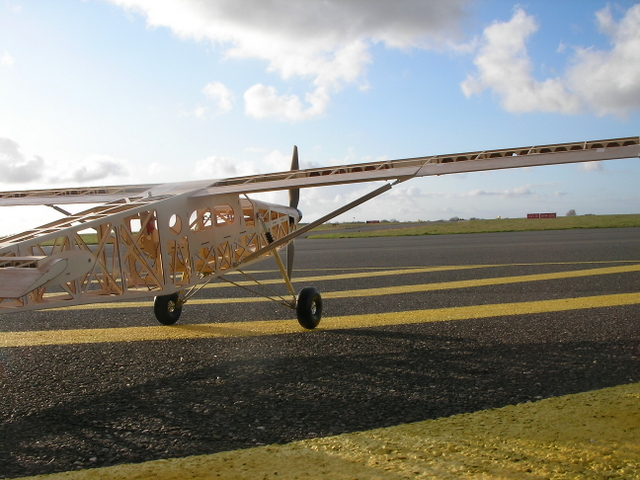

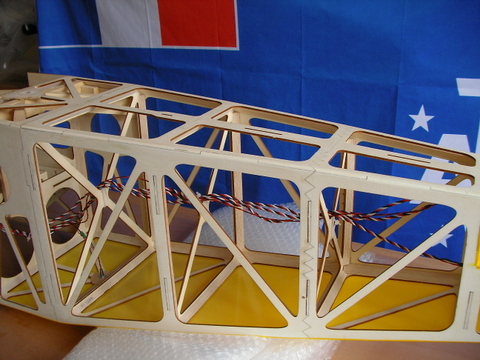

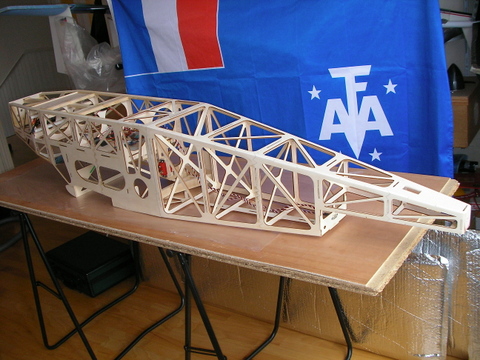

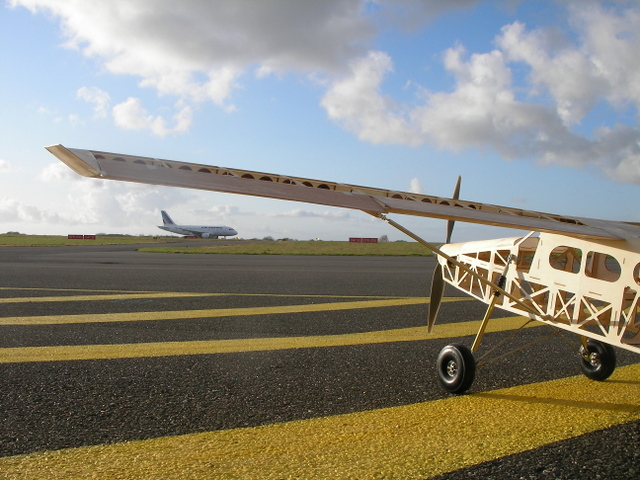

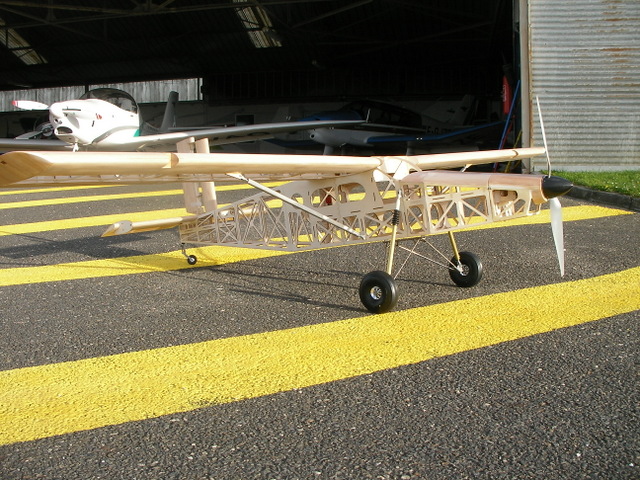

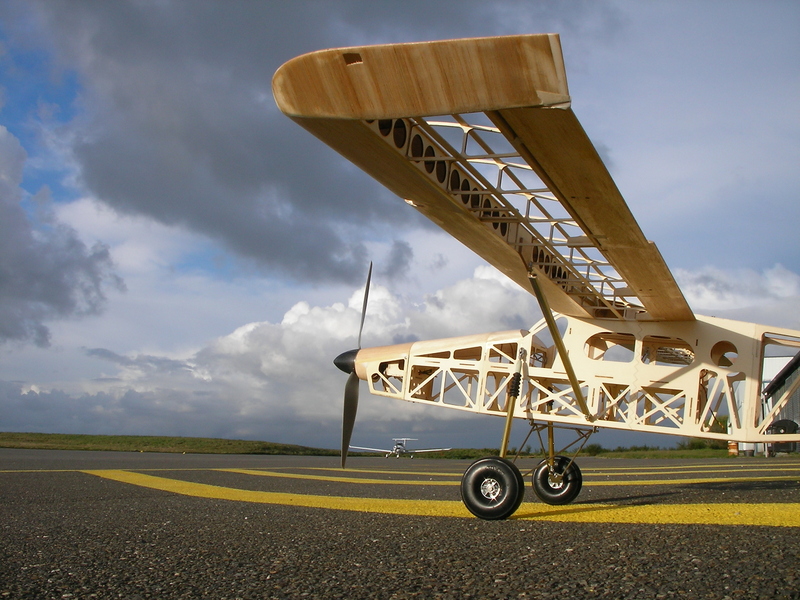

Avant de cacher la frêle structure quelques photos s'imposent.
Puis on reprend le chemin de l'atelier car il reste encore du travail!!
|
|
|
|

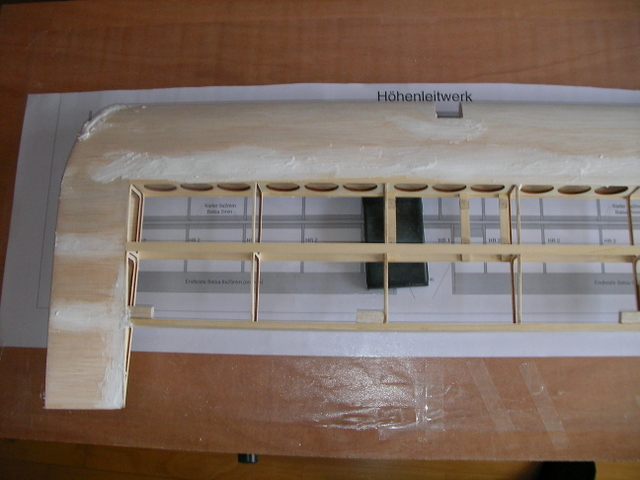

Dernier masticage avant vernis et ponçage |

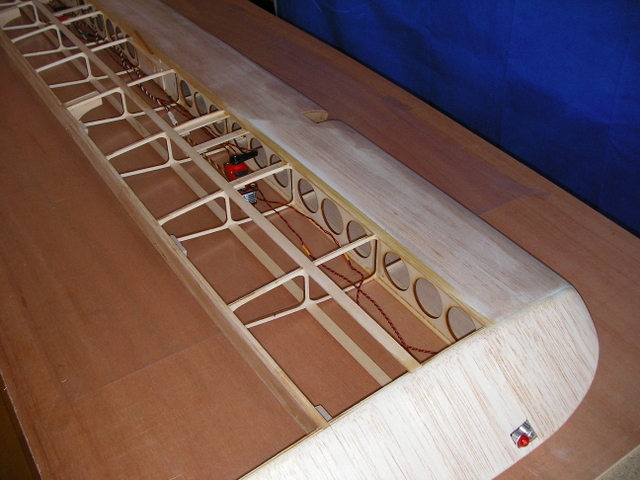

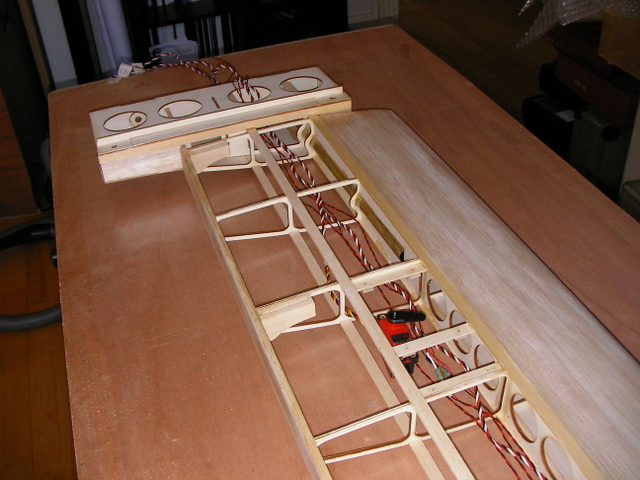

Mise en place des servos dans les ailes |
Connectique côté emplanture |
Connectique côté saumon |
Ensuite on sort le fer à entoiler (merci Dominique) non sans une grande satisfaction de voir enfin le bout du tunnel.
|
|
|
|
|

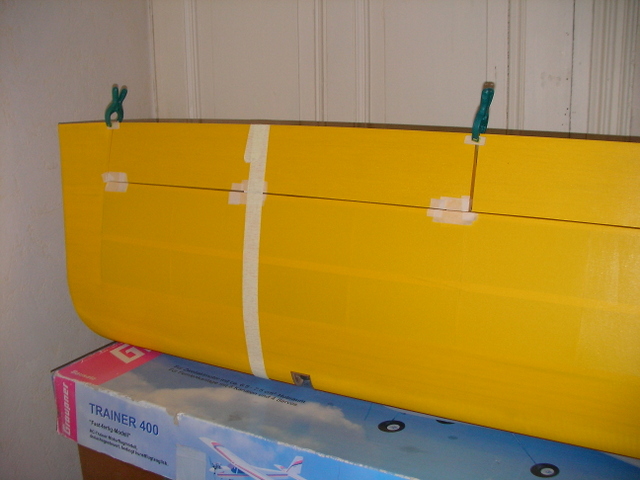

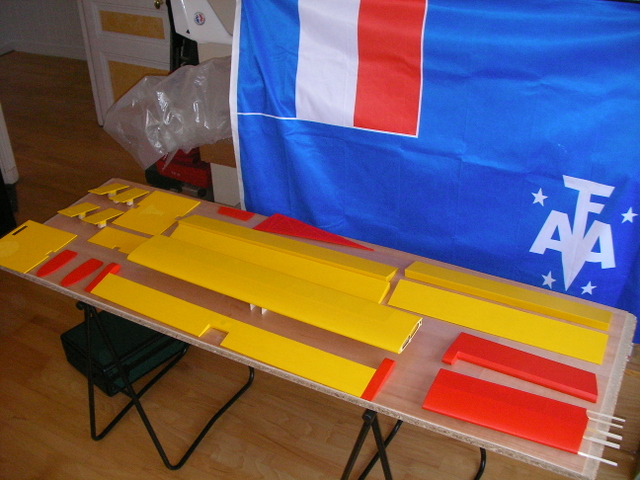

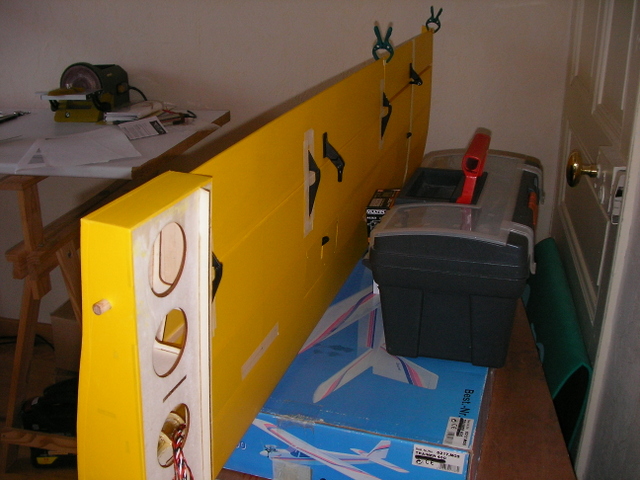

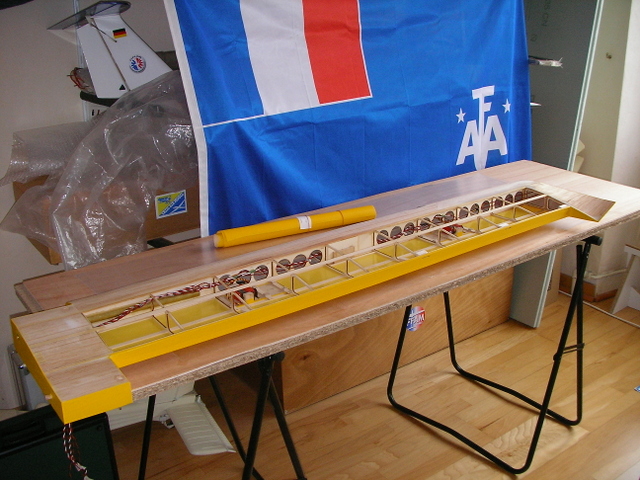

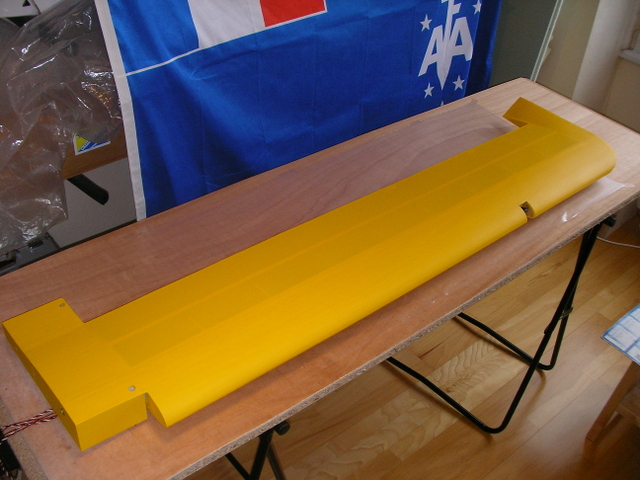

L'échauffement commence avec les parties mobiles |
Intrados |

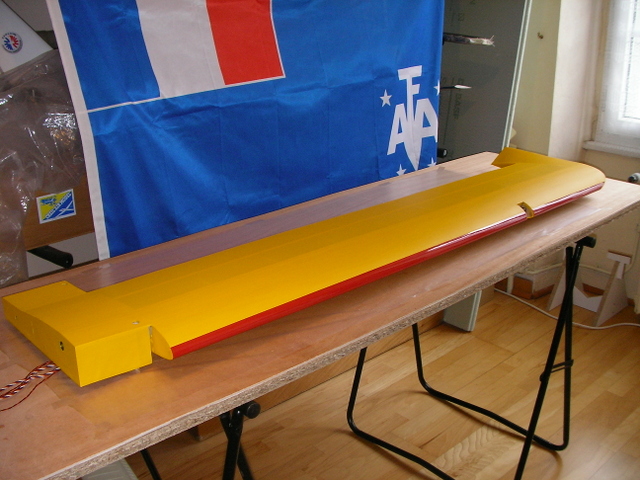

Extrados |
Bord d'attaque |

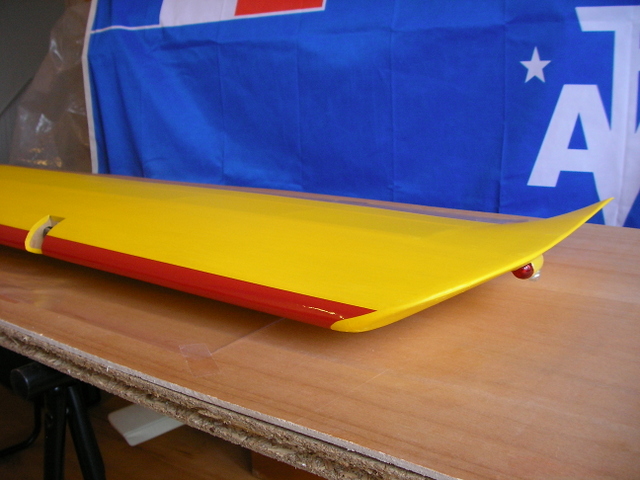

Détail du saumon |
|
|
|
|
|

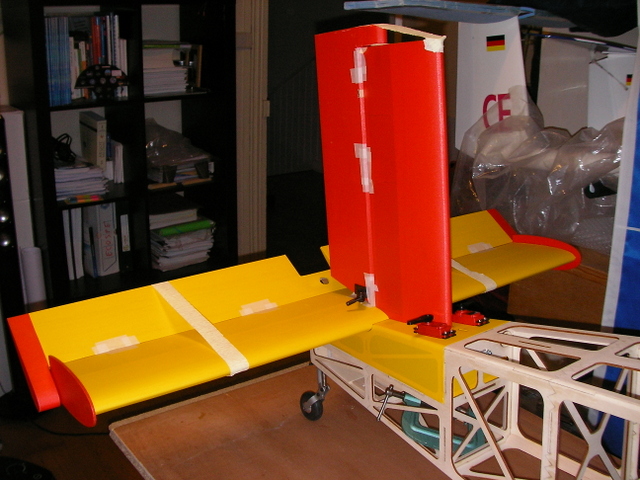

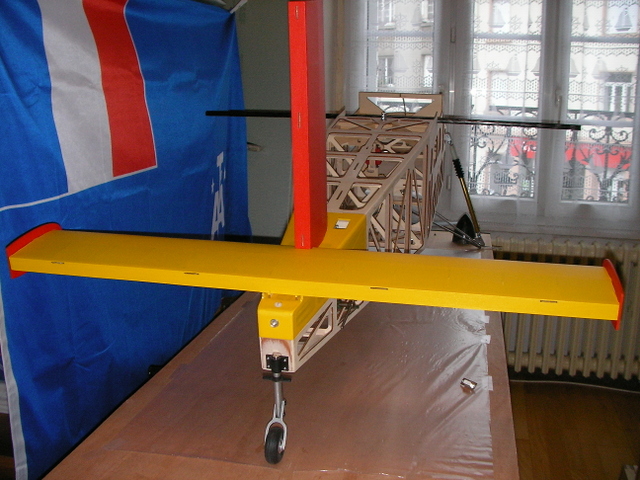

Entoilage puis collage de l'empennage |

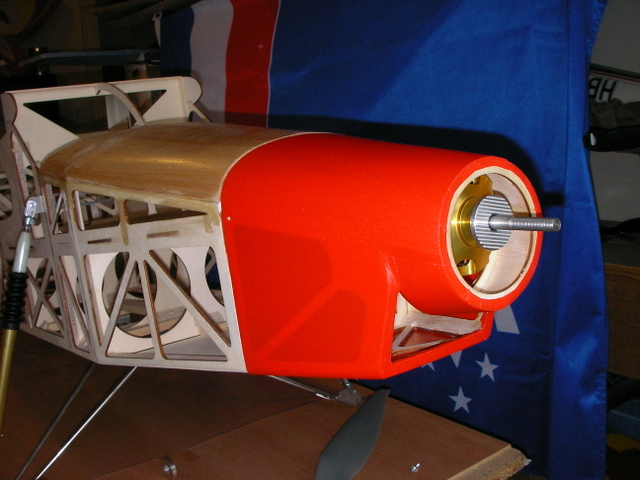

Entoilage du capot moteur |
Collage des ailerons |
et des volets |
ainsi que gouvernes de l'empennage |

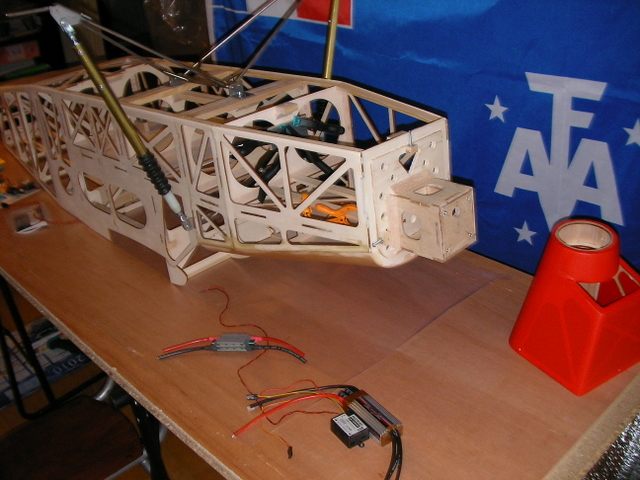

Mais avant d'entoiler le reste du fuselage, il faut réfléchir pour intégrer l'électronique à bord tout en gardant à l'esprit le respect du centrage.
|
|
|
|
|

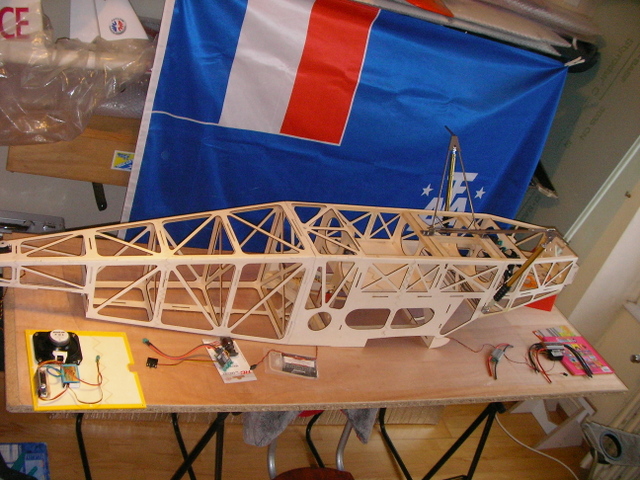

Une partie du bazar à faire rentrer |

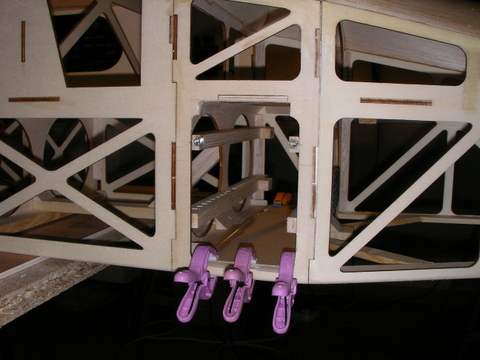

Rajout de quelques supports de fixation |
Adaptation des capots inférieurs |

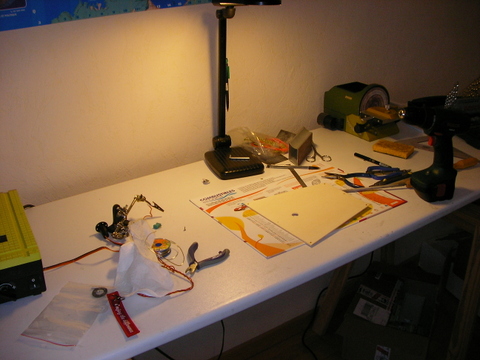

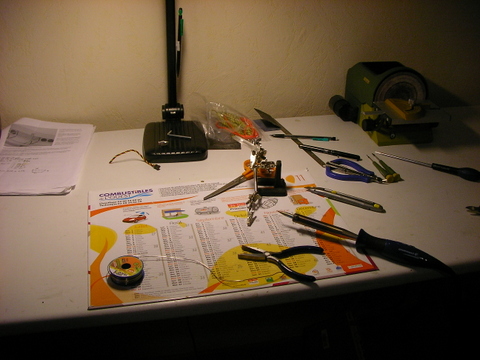

Longues séances de fer à souder |

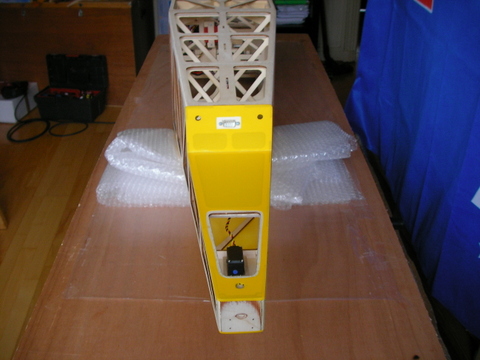

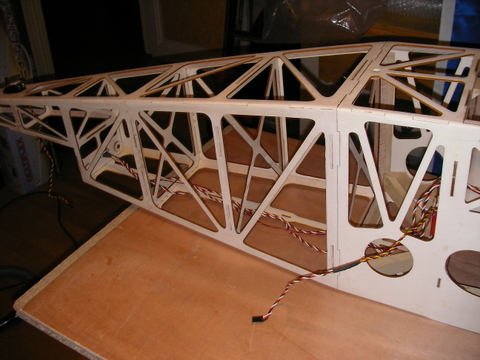

Câblâge de l'empennage |
|
|
|
|
|

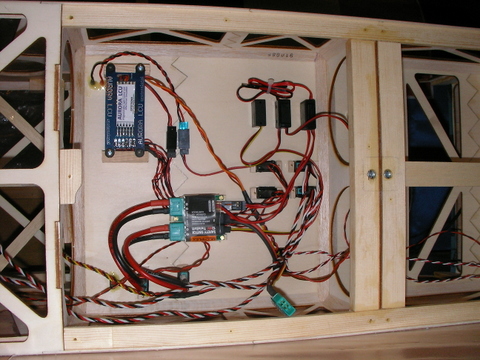

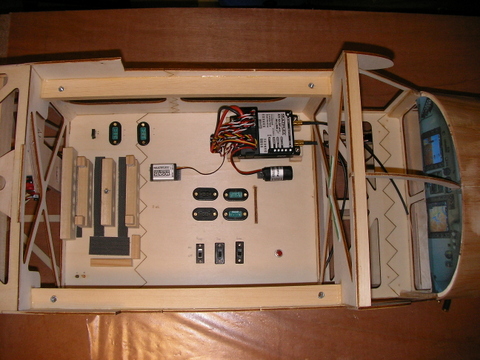

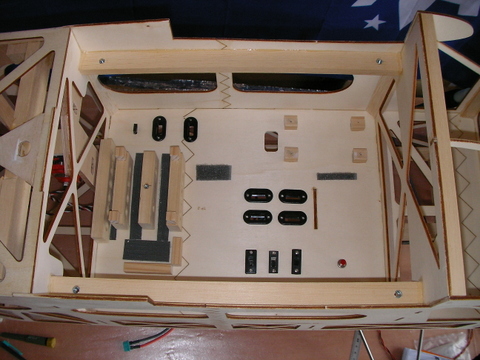

Agencement de la platine réception |

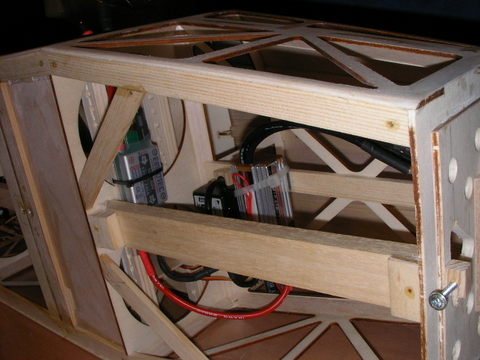

Rack des accus de propulsion |

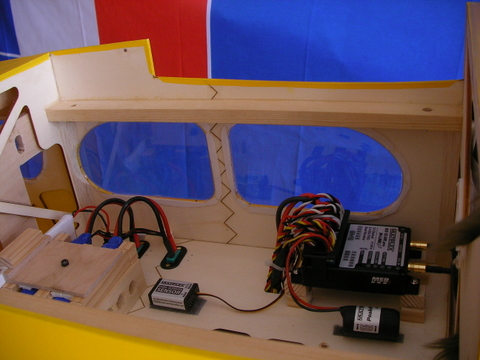

Mise en place de la réception |
Platine réception vue de dessous |
Partie propulsion |
|
|
|
|
|

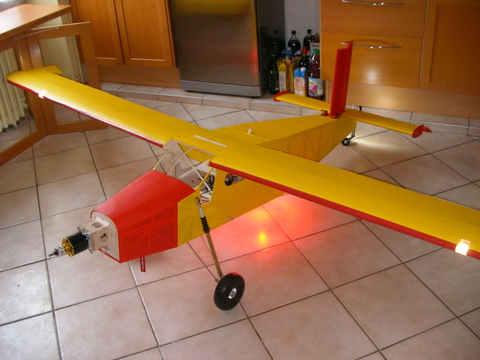

Le fuselage est maintenant terminé |
et surtout câblé |
Entoilage du dessous |

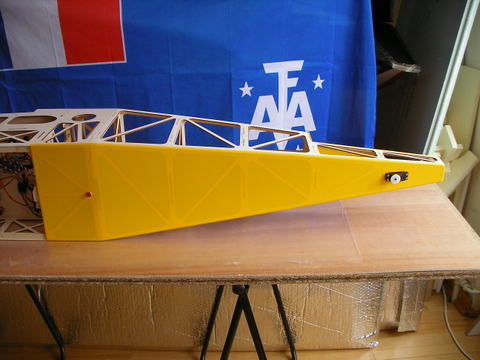

puis de l'arrière |
Les câbles sont définitivement sécurisés |
|
|
|
|
|

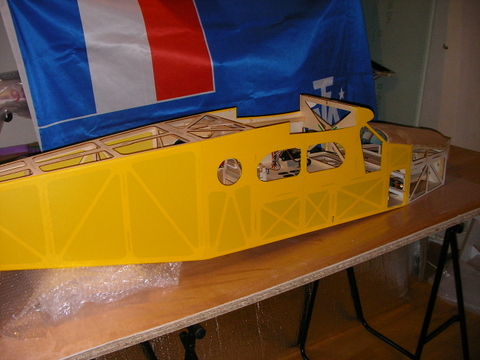

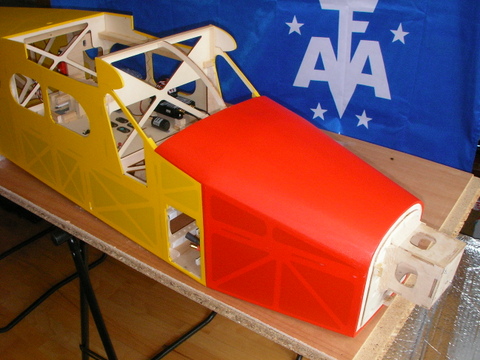

Entoilage des flancs |

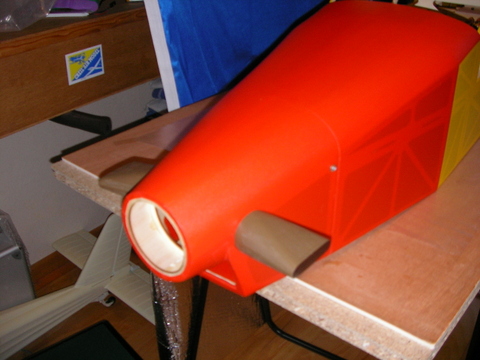

puis du long capot |

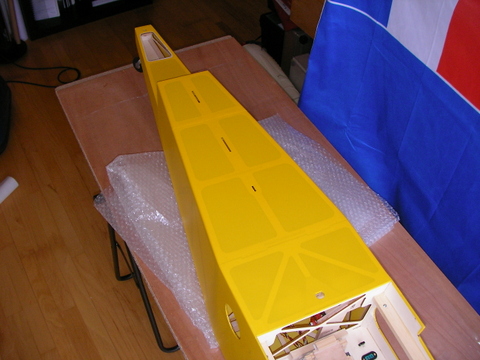

et enfin du dessus |
Collage des 'moustaches' |

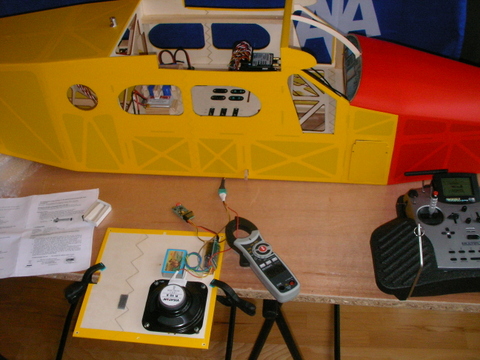

Essai de la sono embarquée |
|
|
|
|
|
Mise en croix pour vérification du centrage |
et réglage des débattements |

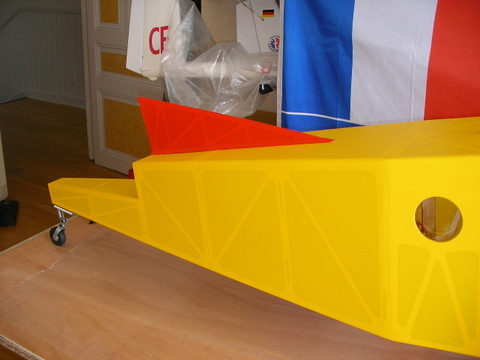

Collage de la fausse dérive |
Fixation des fenêtres |

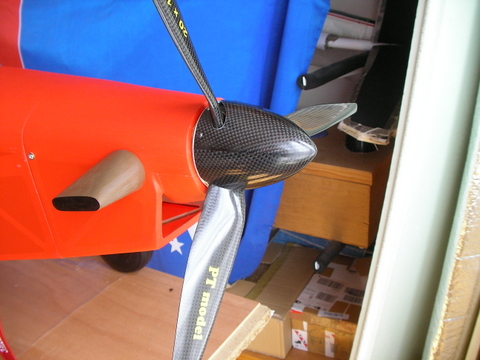

Mise en place cône et nouvelle hélice |
|
|
|

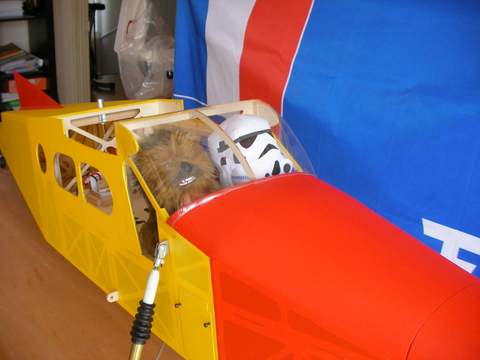

Last but not least les pilotes et la verrière |
Des pilotes habitués à voler dans l'espace devraient savoir remorquer des planeurs |

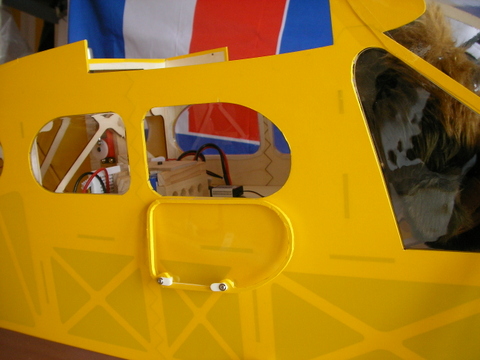

Enfin une fenêtre est rendue démontable pour accéder aux interrupteurs |

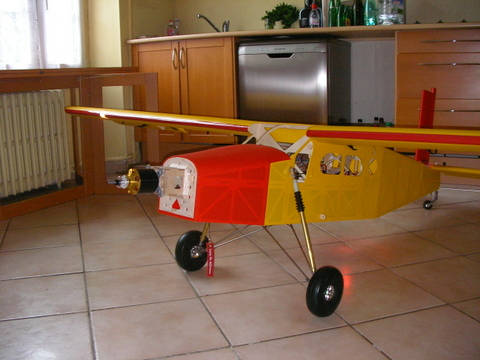

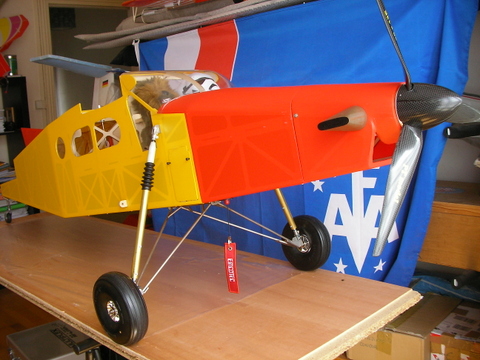

Ouf c'est terminé !!
Prochaine étape les essais de portée, roulage, taxiage avant le premier vol ....

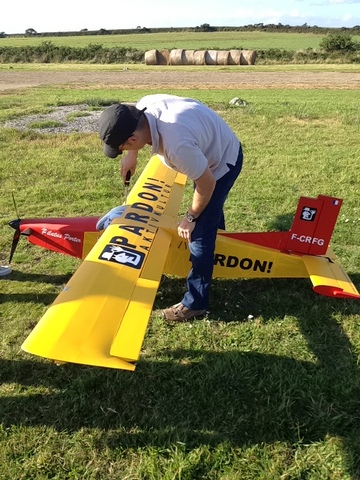

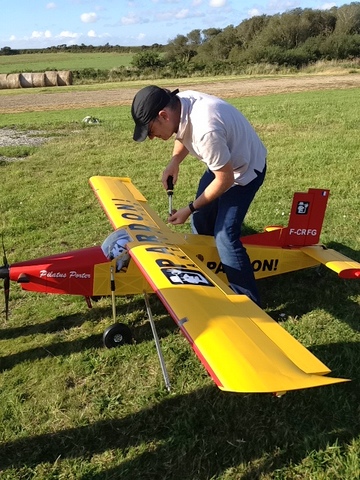

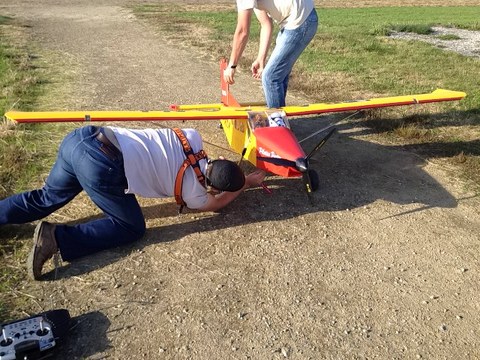

Les premiers essais ont eu lieu fin Août. Ils ne se sont pas déroulés comme prévu car les essais de roulage se sont tranformés en tour de piste. Heureusement aucun dégât n'est à signaler seulement une grosse frayeur pour tout le monde. Douze kilos en limite de décrochage vers le parking peuvent provoquer quelques émotions!!!
Bref des photos et des videos valent mieux qu'un long discours.
Alors les photos se trouvent ci-dessous et les videos sont ici:
Point fixe :
http://www.youtube.com/watch?v=Zyt7iABrffU&feature=channel&list=UL
Roulage :
http://www.youtube.com/watch?v=VOVMgKARGGw&feature=channel&list=UL
Atterrissage :
http://www.youtube.com/watch?v=m-Dcm5z8nBQ&feature=channel&list=UL
|
|
|
|
La montage nécessite |
un petit quart d'heure |

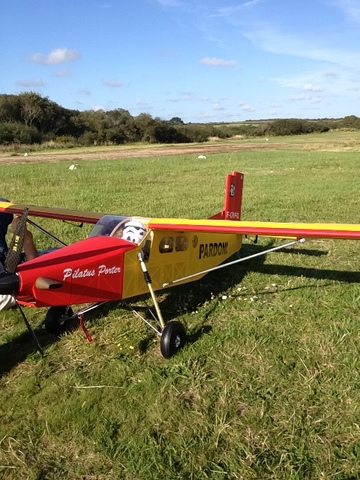

Le résultat est sympa non? |
On va pouvoir libérer les watts |
